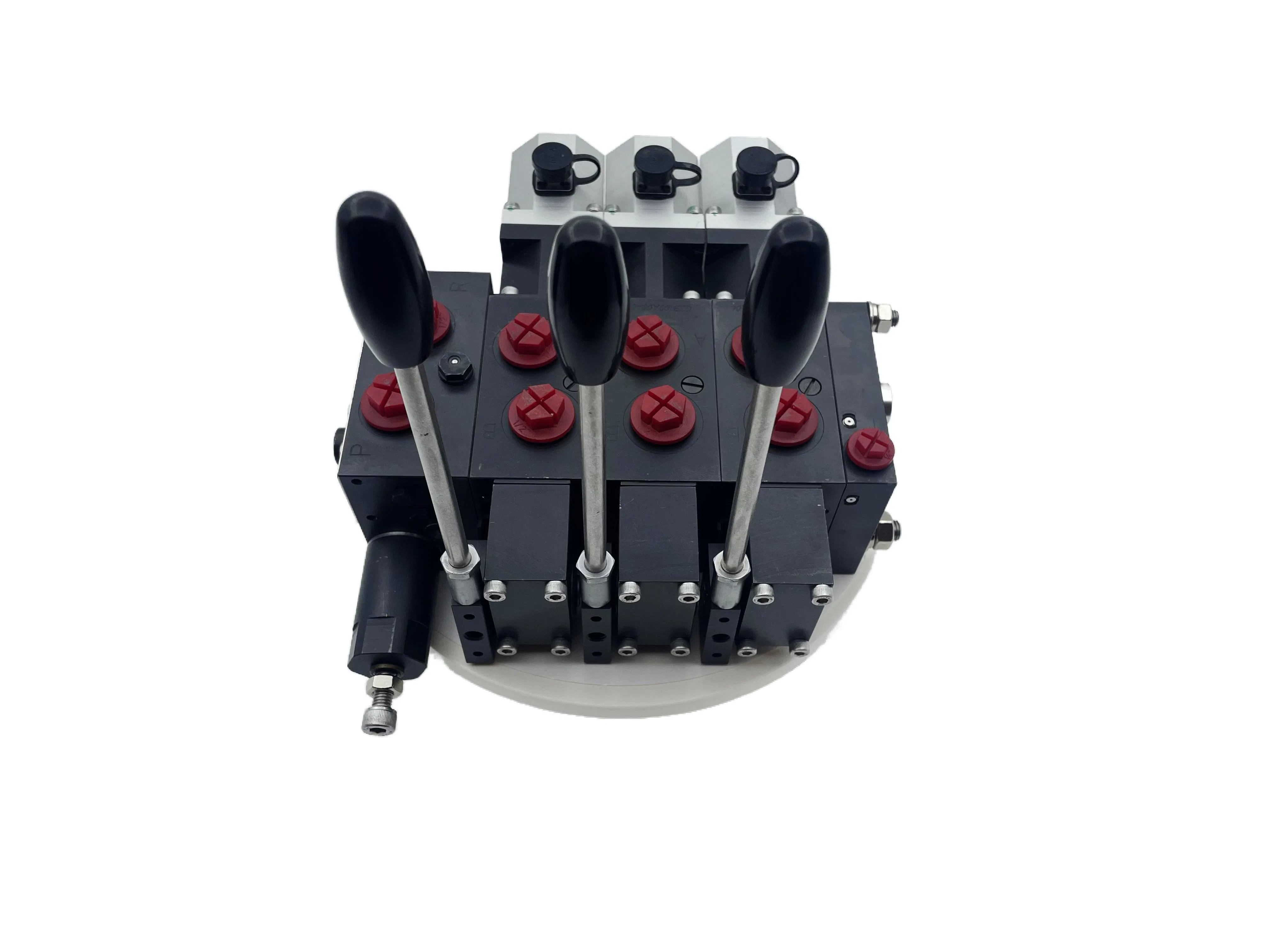

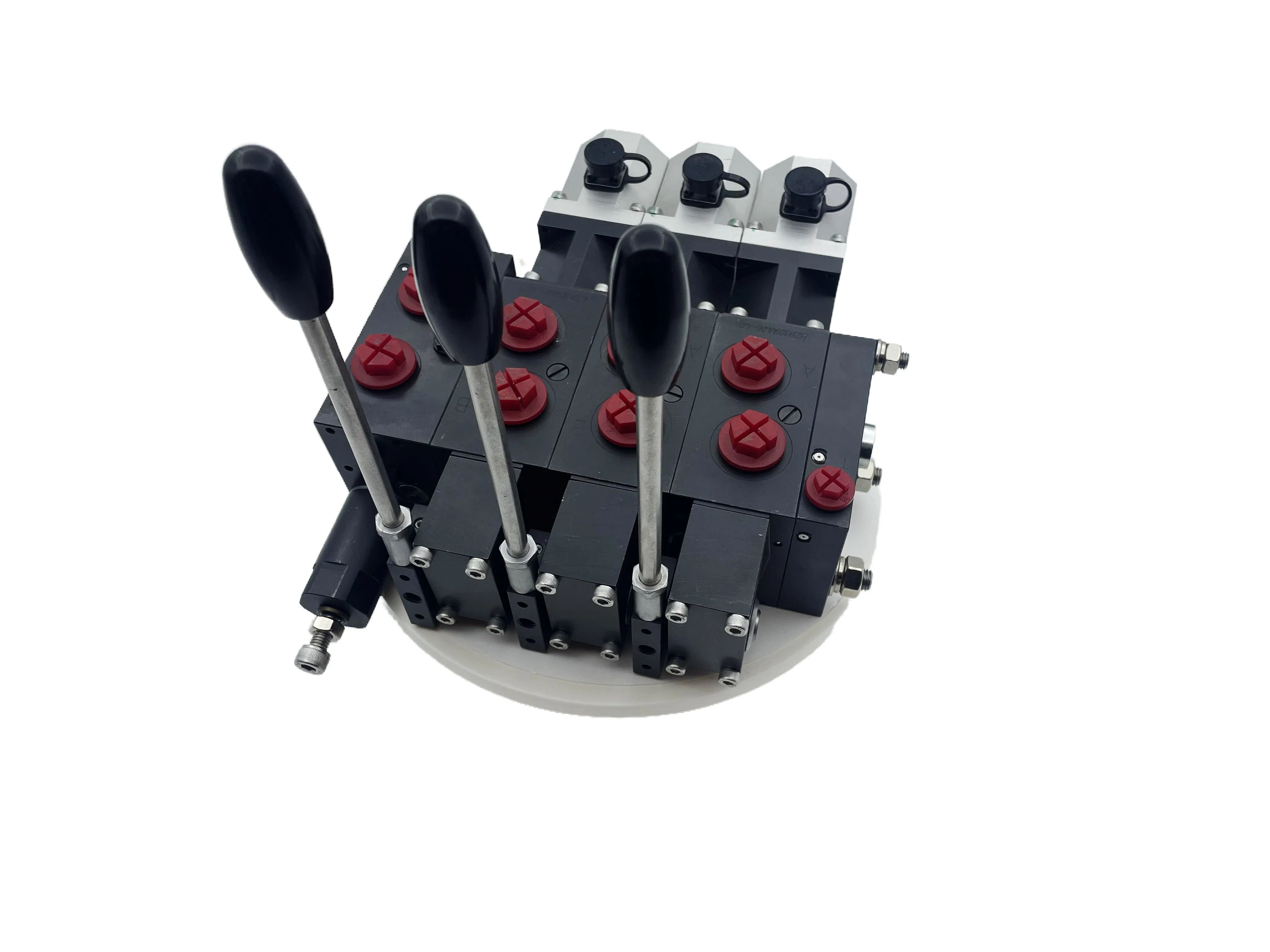

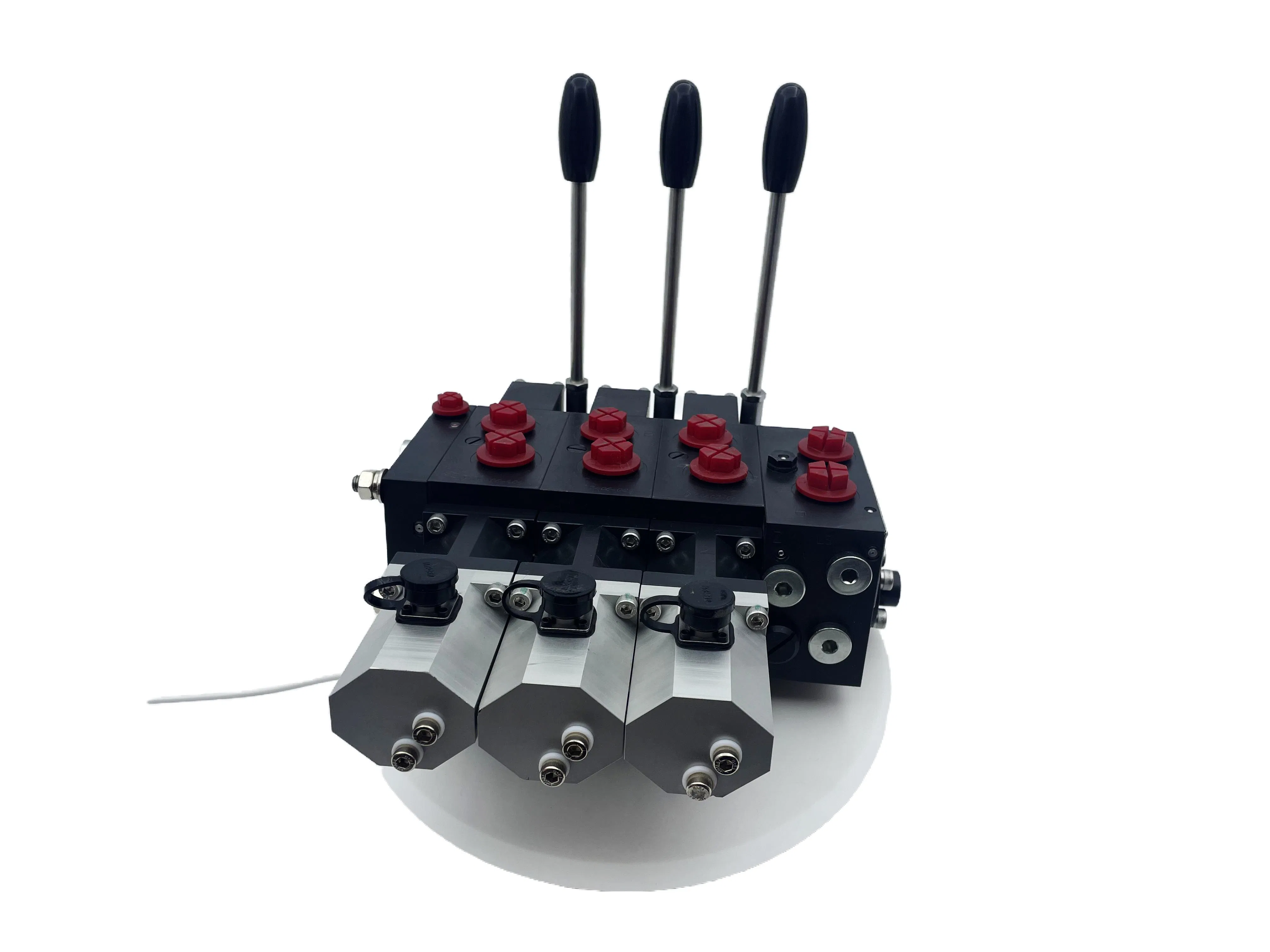

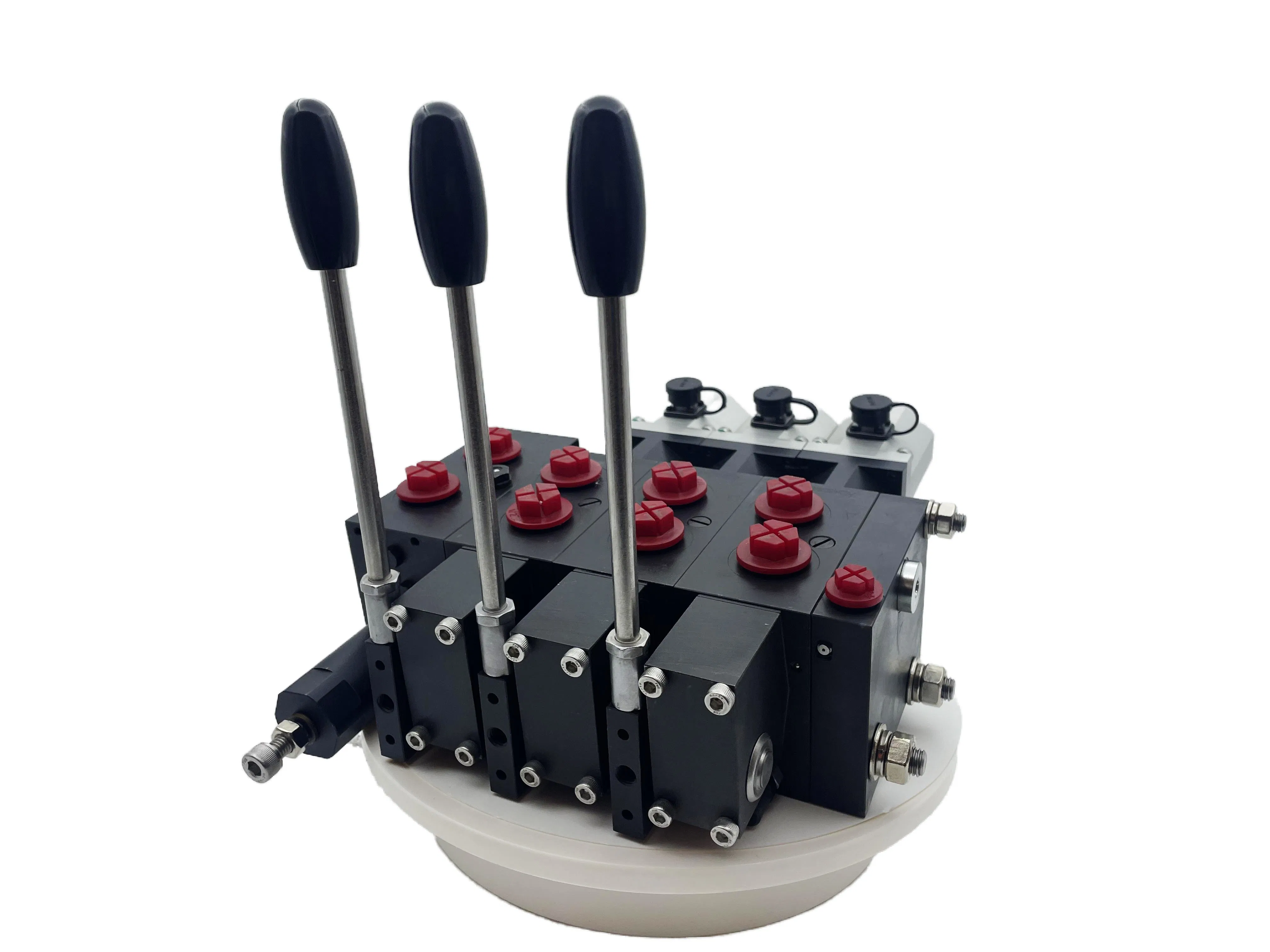

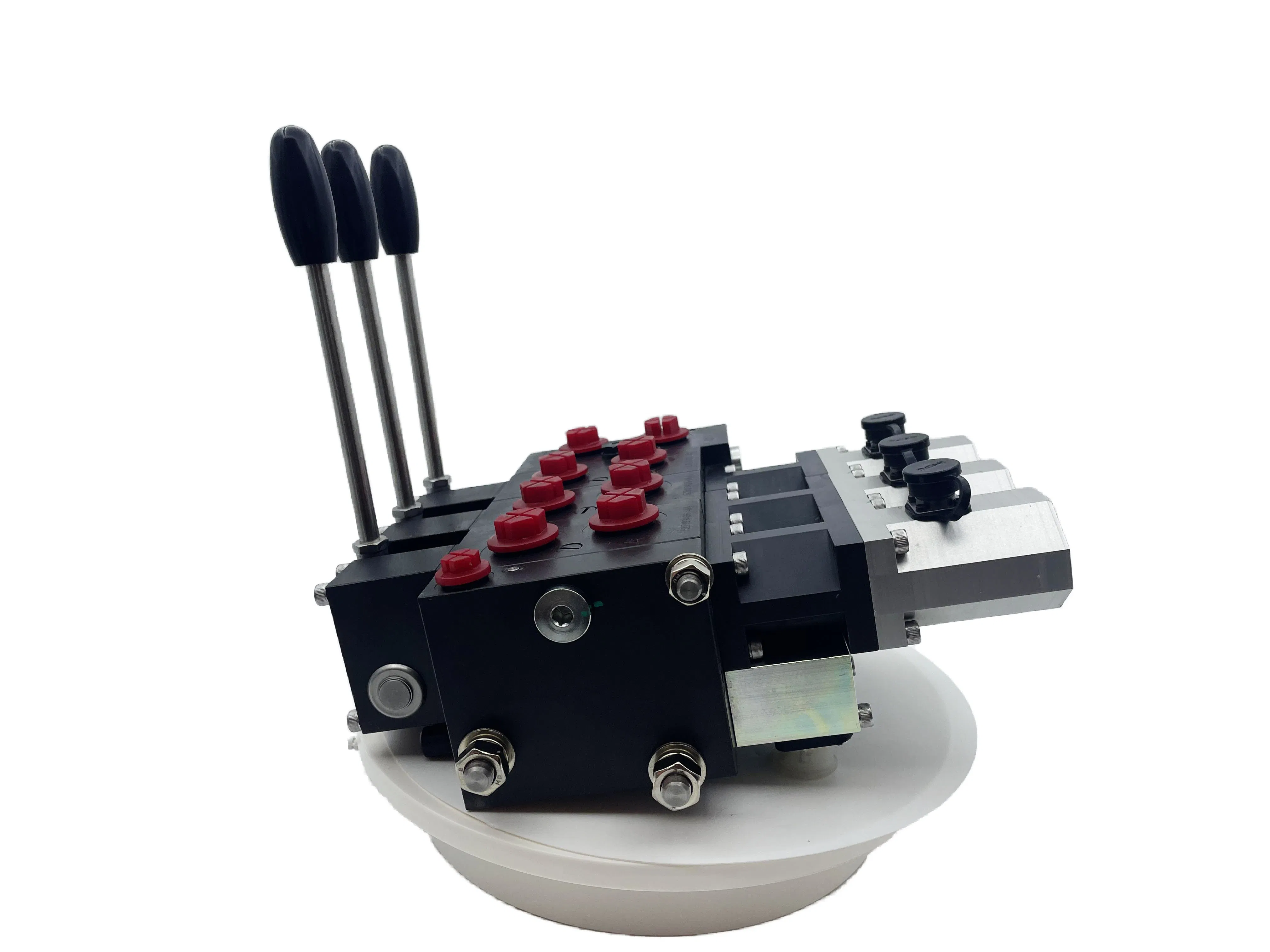

Apresentamos os nossos inovadores distribuidores multidirecionais proporcionais, sensíveis à carga HLPSL e HLPSV. Estas criações revolucionárias de engenharia exemplificam o auge da inovação hidráulica, unindo de forma perfeita pressão, fluxo e controlo direccional numa obra-prima única e harmoniosa. Essa integração garante desempenho e confiabilidade incomparáveis em todos os aplicativos.

Normalmente, compostas por três módulos funcionais essenciais - blocos de ligação, válvulas direccionais e placas de extremidade - estas válvulas são meticulosamente concebidas para integração em sistemas hidráulicos topo de gama, fundamentais para máquinas de engenharia topo de gama. Eles controlam com precisão a direção e a velocidade do movimento dos cilindros hidráulicos, motores e outros atuadores, fornecendo precisão e controle inigualáveis. Os destaques principais incluem uma estrutura compacta, uma eficiência energética superior e a capacidade de controlo contínuo da velocidade. Além disso, permitem que vários atuadores funcionem em simultâneo com cargas variáveis, proporcionando um desempenho e versatilidade inigualáveis para qualquer aplicação.

As válvulas HLPSL são especialmente concebidas para sistemas de bombas de cilindrada constante, garantindo um funcionamento fiável e estável em todas as definições. Por outro lado, as válvulas HLPSV são projetadas com engenharia magistral para sistemas de bomba variáveis. Embora as válvulas HLPSV possam apresentar um tempo de resposta ligeiramente mais lento, destacam-se no fornecimento de um desempenho excepcional que poupa energia, tornando-as na melhor escolha para aplicações em que a eficiência é primordial. Com a sua engenharia de ponta e design com eficiência energética, as válvulas HLPSV destacam-se como a solução de excelência para requisitos avançados de controlo hidráulico, oferecendo uma combinação perfeita de precisão, fiabilidade e eficiência.

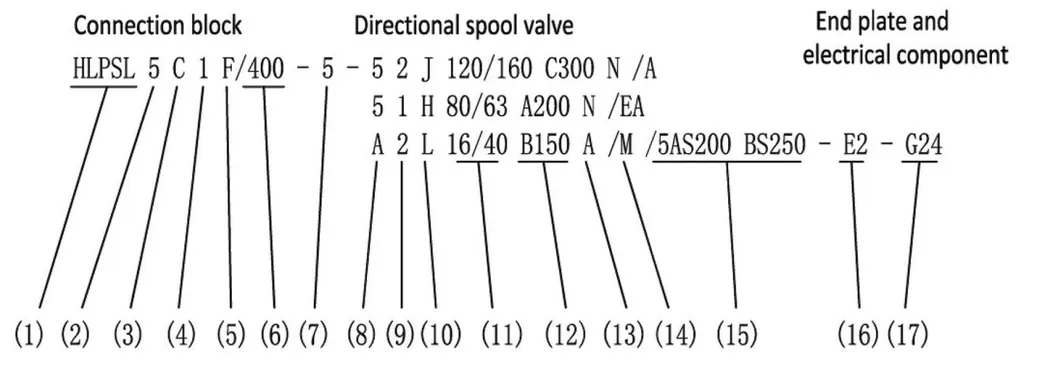

• (1) Códigos de bloco de conexão essencial:
  HLPSL: Bomba de deslocamento constante - um pilar de fiabilidade inabalável, concebida para proporcionar um desempenho consistente.
  HLPSV: Bomba de cilindrada variável - um farol de adaptabilidade e flexibilidade notável para necessidades operacionais diversas.
• (2) Especificações das portas do bloco de ligação P&R:
  2-G3/8: Adaptado para uma proficiência compacta e fluxos de sistema suaves.
  3-G1/2: Robusto e confiável, serve como uma base sólida para a integridade estrutural do sistema.
  4-G3/4: Conectividade de ponta, oferece um controlo superior e melhora a integração.
  5, 55-G1: Taxas de fluxo superiores, ideal para aplicações de alta procura.
  6-G1 1/4: Desempenho sem igual em ambientes desafiantes.
• (3) Componentes e especificações adicionais:
  C (Standard Type): Base firme e confiável para demandas operacionais essenciais.
  G (Válvula do acelerador, apenas para HLPSL): Assegura controlo preciso e eleva a eficiência.
  H (Válvula fixa de excesso de diferencial para pressão de circulação melhorada, ~ 14 bar, HLPSL): Maximiza a gestão do fluxo e o desempenho.
• (4) Opções de pressão do circuito de óleo piloto: 0 - sem válvula de redução de pressão; 1 - válvula de redução de pressão (20 bar); 2 - válvula de redução de pressão (40 bar).
• (5) Válvula de esfera magnética de 2/2 vias para descarga do sistema: C - sem válvula de esfera magnética; F - válvula de esfera magnética normalmente aberta; D - válvula de esfera magnética normalmente fechada; D/F - Válvula limitadora de pressão de alta precisão para pressão secundária (F50).
• (6) Ferramenta ajustável, válvula limitadora de pressão no bloco de ligação: Definições ajustáveis a 63, 120, 210, 280, 315, 350 e 400 bar. Configuração /NF sem válvula limitadora de pressão para HLPSV.
• (7) Classificação da série de produtos: -2 (Série 2); -3 (Série 3); -5 (Série 5) - projetado para se adaptar a cada aplicação precisa.
• (8) Dimensão da rosca das portas dos distribuidores direccionais A e B: 2-G3/8; 3-G1/2; 4-G3/4; 5-G1; inclui blocos auxiliares ou bloco de transição intermédio ZPL 5S(V)/H.
• (9) Opções do controlador de entrada do bloco de válvulas direccionais: 1 (sem controlador); 2 (controlador standard); 4 (fluxo avançado de 3 vias para entrada/saída); 5 (fluxo de entrada melhorado); 8 (opções pré-seleccionáveis).
• (10) Símbolos das funções do núcleo da válvula: Colecção abrangente: L, M, F, H, J, B, R, O, N.
• (11) Código do fluxo de saída para as portas A e B: Fluxos máximos: 3, 6, 10, 16, 25, 40, 63, 80, 120, 160, 210 l/min.
• (12) Opções de limitação da pressão secundária: N (sem protecção); C (limitação simultânea A&B); A---B--- (limitação independente medidos em bar).
• (13) Opções de função ON/OFF e saída de pressão: N (sem função); tipo X (limitação C); tipo S/S1 (limitação AB); A (eléctrico lado A); B (eléctrico lado B).
• (14) Modos de funcionamento: A (manual com punho); E (proporcional eléctrico); EA (proporcional eléctrico + manual); D (comutação eléctrica); DA (comutação eléctrica + manual); M (posicionamento de fricção); H (hidráulico puro); F (hidráulico puro com portas perpendiculares).
• (15) Tamanhos de porta de bloco auxiliar: Opções versáteis: /2 G3/8; /3 G1/2; /4 G3/4; /5 G1.
• (16) Opções da placa de extremidade: E1 (padrão, descarga externa de óleo piloto e retorno T); E2 (como E1 + porta Y); E3 (válvula magnética de 3 posições); E4 (descarga interna + porta selada T); E5 (como E2 com descarga interna); E6 (design E3 com gestão avançada).
• (17) Opções de cabos de controlo de tensão e anti-explosão: G12-12VDC; G24-24VDC; G24Ex-3m-24VDC; G12Ex-3m-12VDC; G24MA-3m-24VDC; G12b621436.
