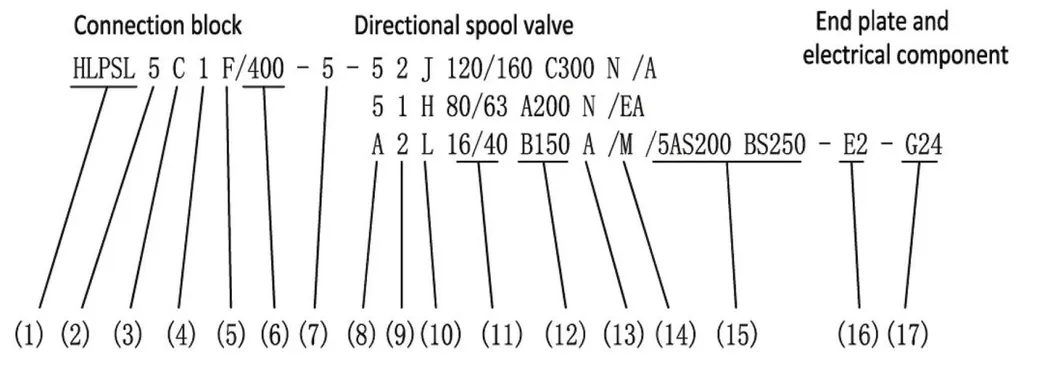

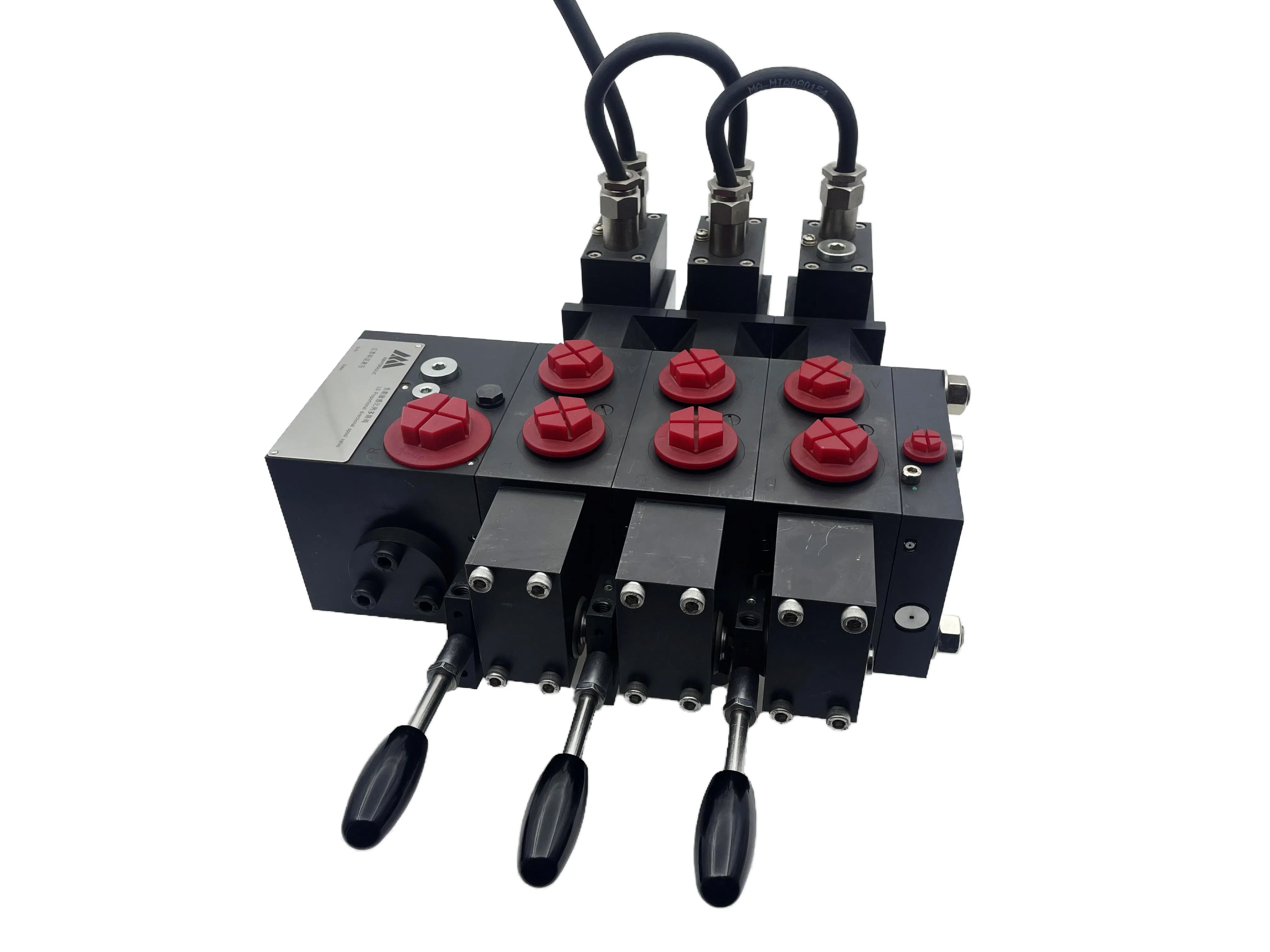

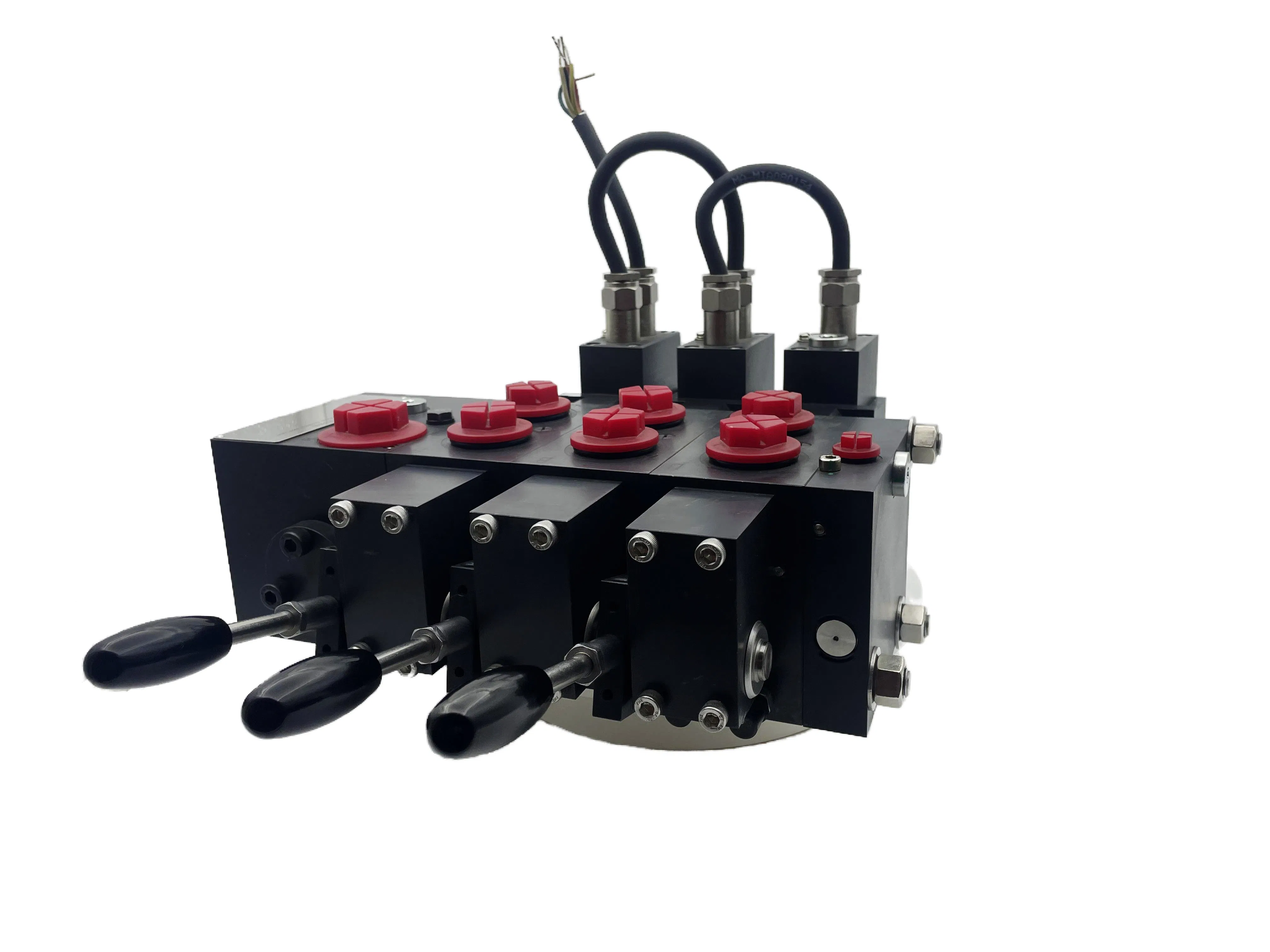

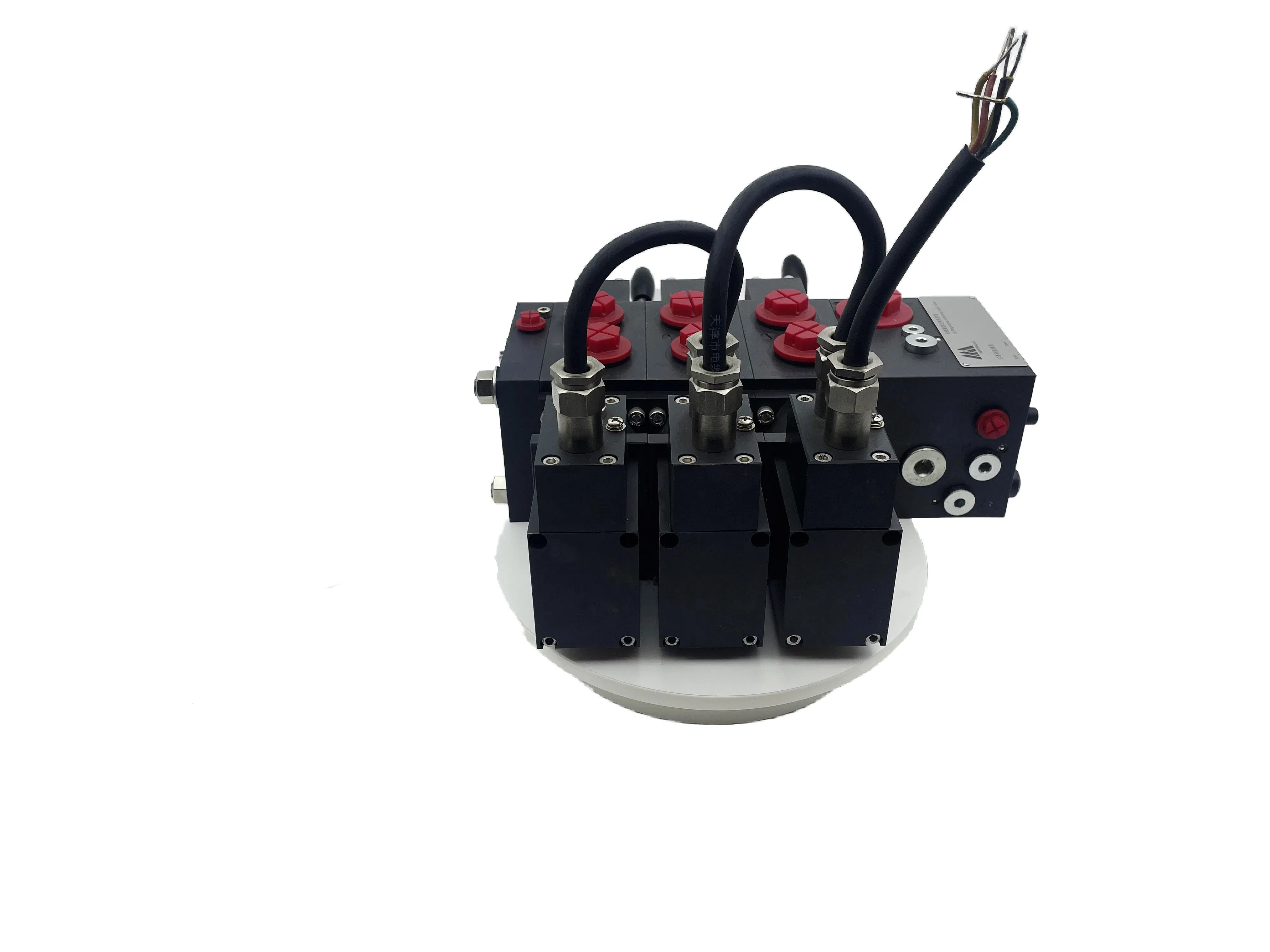

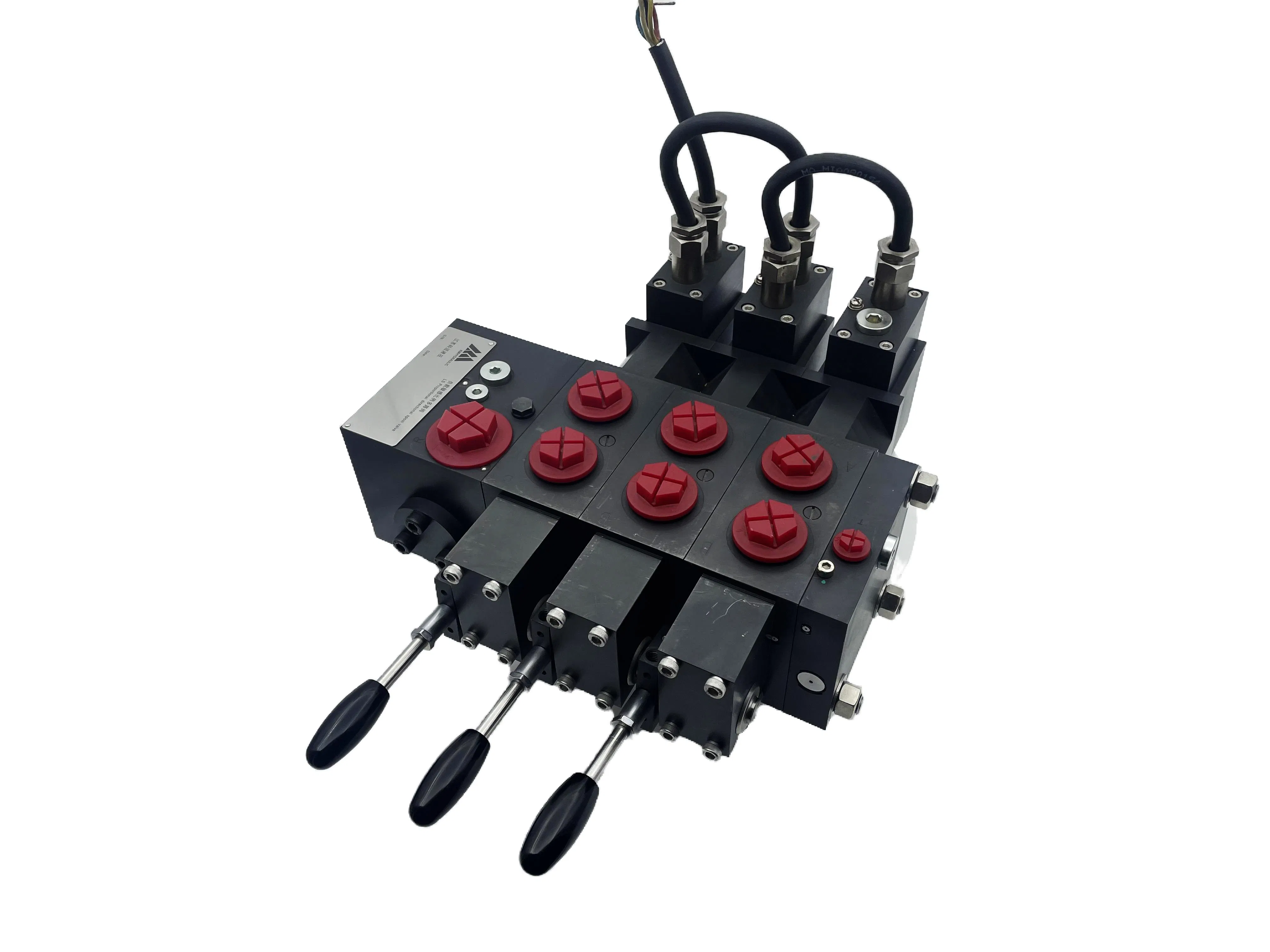

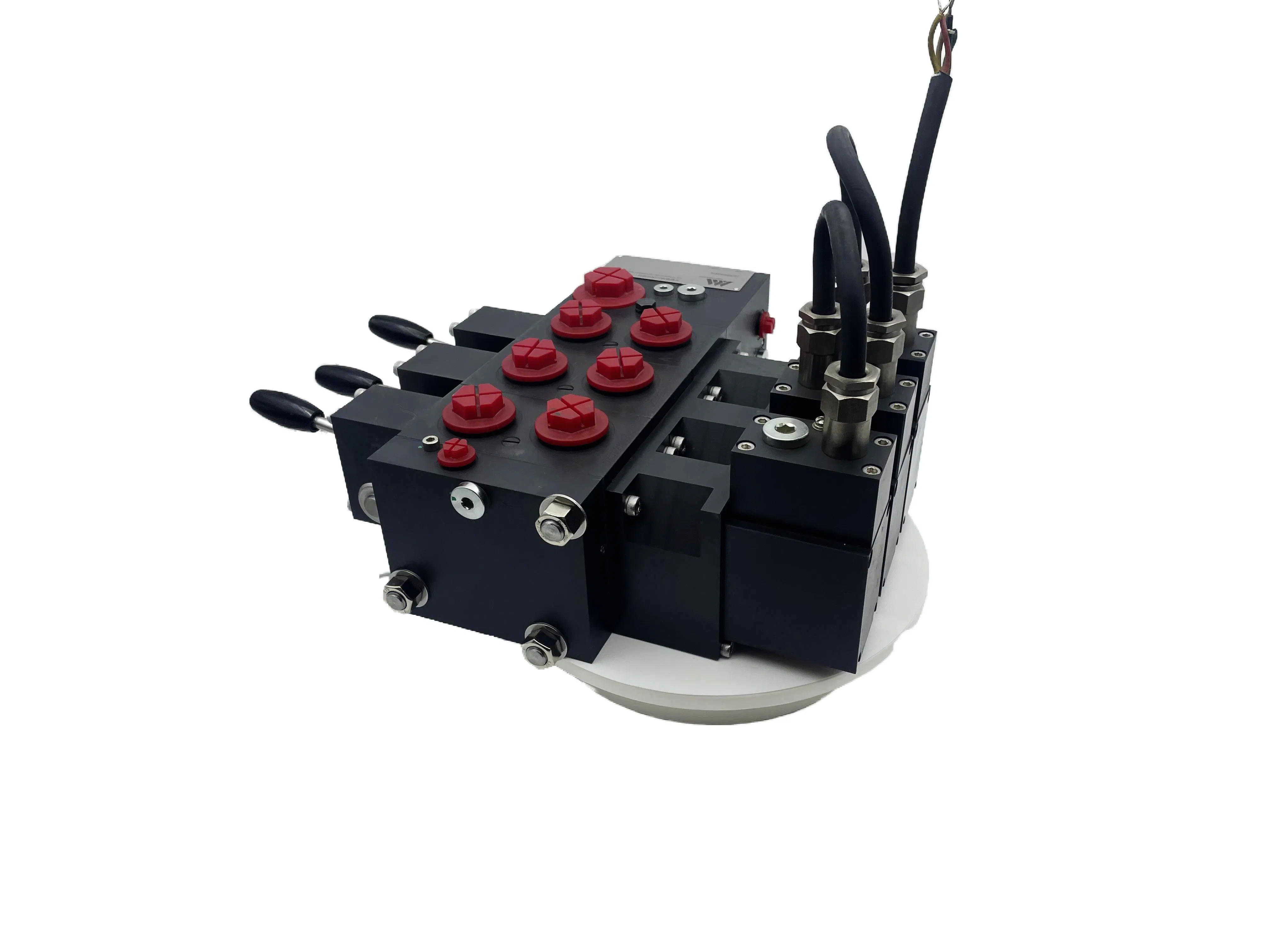

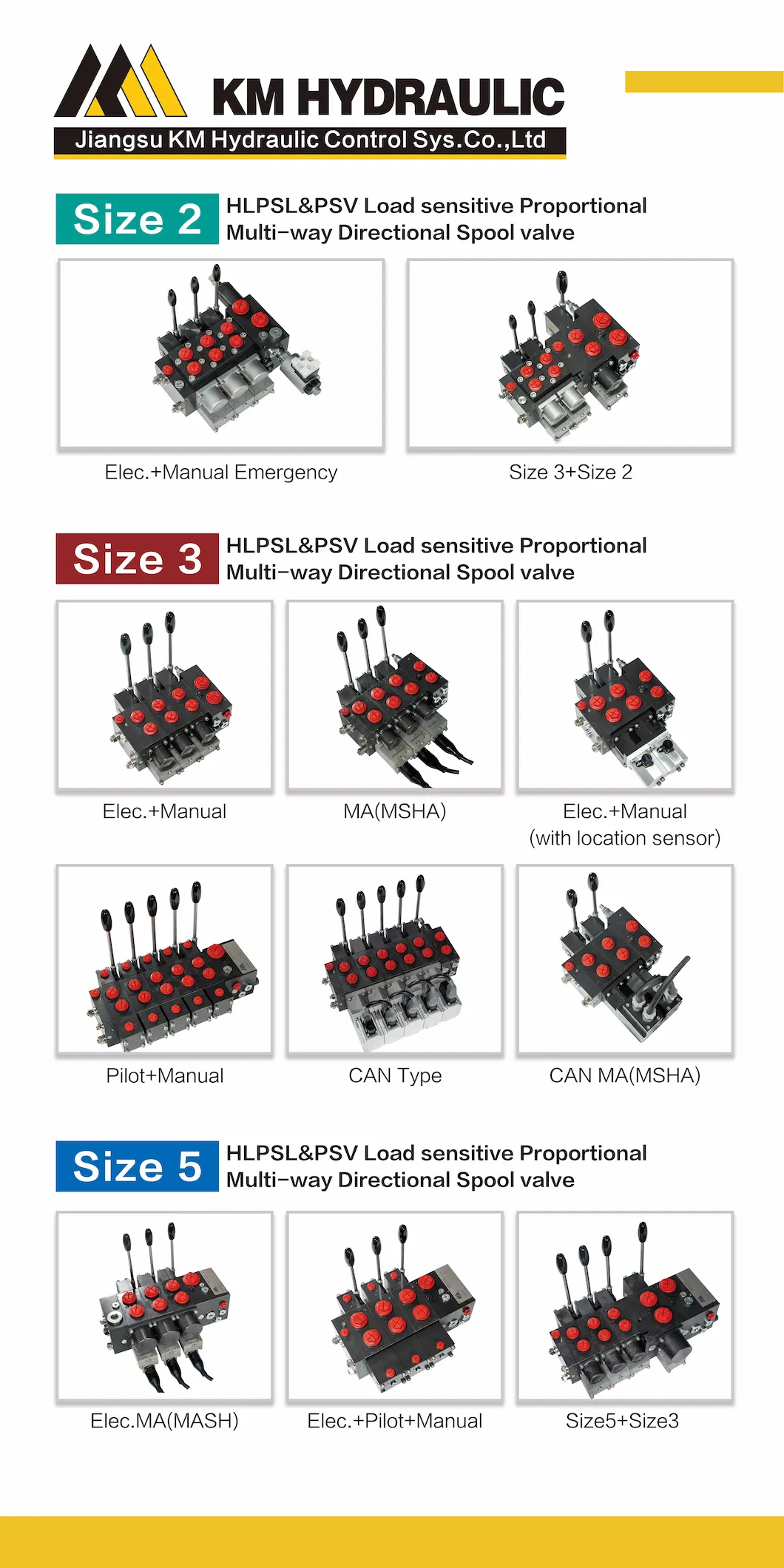

HLPSL: Bomba de deslocamento constante – a base de um desempenho constante e implacável, garantindo que as suas operações deslizem com facilidade e eficácia.
HLPSV: Bomba de cilindrada variável - o epítome da versatilidade e flexibilidade, proporcionando uma adaptabilidade incomparável para satisfazer as diversas exigências operacionais.

2-G3/8: Concebido para uma proficiência compacta, para acomodar fluidos e empresas operacionais sem problemas.
3-G1/2: Concebido para robustez e fiabilidade, oferecendo um núcleo robusto para a infra-estrutura do seu sistema.
4-G3/4: Permitindo uma conectividade superior, proporcionando um controlo melhorado e uma excelência de integração do sistema.
5, 55-G1: Com uma taxa de fluxo excecional, esta seleção é ideal para cenários de alta procura, proporcionando um desempenho estável.
6-G1 1/4: Proporcionando um desempenho incomparável, especificamente concebido para prosperar em ambientes desafiantes.

C, Standard Type: Uma linha de base estável e fiável, perfeitamente adequada aos seus requisitos operacionais fundamentais.
G, Válvula do Acelerador (apenas para HLPSL): Garante um controlo preciso, melhorando a eficiência geral do sistema.
H, Válvula Fixa de Excesso de Diferencial: Para pressão de circulação melhorada (~ 14 bar, HLPSL) - refina a gestão do fluxo, conduzindo a um desempenho e fiabilidade superiores.

0: Sem válvula de redução de pressão;
1: Válvula de redução de pressão (20 bar);
2: Válvula de redução de pressão (40 bar); fornecendo soluções personalizadas para satisfazer perfeitamente os seus requisitos operacionais específicos.

C: Sem válvula de esfera magnética;
F: Válvula de esfera magnética normalmente aberta, energizando a bomba quando alimentada, descarregando-a quando não ligada;
D: Válvula de esfera magnética normalmente fechada, descarga da bomba quando alimentada, energizando-a quando não alimentada;
D/F: Possui uma válvula limitadora de pressão para pressão secundária (F50) que possui um valor de pressão especificado; oferecendo melhorias de segurança de ponta para garantir protocolos operacionais seguros.

Com parâmetros ajustáveis entre 63, 120, 210, 280, 315, 350, com uns impressionantes 400 bar, este componente representa a máxima versatilidade e precisão. Para quem valoriza a simplicidade, /NF significa que não há válvula limitadora de pressão, adaptada para HLPSV, garantindo um controlo de pressão ideal para todos os cenários hidráulicos.

-2: 2 séries;
-3: 3 séries;
-5: 5 séries; cada série é meticulosamente concebida para satisfazer as suas necessidades de aplicação precisas, garantindo uma correspondência perfeita.

2-G3/8; 3-G1/2; 4-G3/4; 5-G1: Incluindo os blocos auxiliares ou o bloco de transição intermédio ZPL 5S(V)/H válvula de corte do controlo hidráulico, concebida para uma integração perfeita.

Escolher entre: 1 (sem controlador de entrada); 2 (controlador de entrada standard); 4 (controlador de fluxo avançado de 3 vias para entrada e saída, ideal para a válvula N de 3/3 vias); 5 (controlador de fluxo de entrada reforçado); 8 (opções pré-seleccionáveis), cada um garante uma precisão e eficiência operacionais inigualáveis.

Descubra uma gama abrangente de funções principais: L, M, F, H, J, B, R, O, N, cada um meticulosamente concebido para satisfazer as exigências funcionais distintas.

Atingir a eficiência máxima com os fluxos de saída máximos disponíveis: 3, 6, 10, 16, 25, 40, 63, 80, 120, 160, 210 l/min, garantindo um desempenho ideal personalizado.

N: Sem protecção de limitação da pressão;
C: Limitação simultânea da pressão para as portas do actuador A e B;
A--- B---: Limitação independente da pressão para as portas A e B, todas medidas em bar, garantindo uma segurança robusta do sistema.

N: Sem função ON/OFF ou saída de pressão;
X: Limitação de pressão do tipo C;
S/S1: Limitação de pressão do tipo AB;
A: Eléctrico ON/OFF no lado A;
B: Eléctrico ON/OFF no lado B, cada uma concebida para controlo de precisão e adaptabilidade.

A (1,2): Operação manual com punho longo ou curto opcional;
E: Controlo proporcional eléctrico;
EA (1,2): Síntese de controlo proporcional eléctrico e funcionamento manual;
D: Controlo do valor de comutação eléctrica;
DA (1,2): Controlo do valor de comutação eléctrica integrado e funcionamento manual;
M: Posicionamento manual de fricção com punho longo;
H: Controlo hidráulico puro (alinhamento das portas de óleo piloto com as portas de óleo A e B);
F: Controlo hidráulico puro com portas de óleo piloto perpendiculares.

Escolha entre opções adaptáveis: /2 G3/8; /3 G1/2; /4 G3/4; /5 G1, concebido para uma adaptabilidade perfeita entre aplicações.

E1: Escolha padrão, inclui uma descarga externa de óleo piloto e uma porta de controlo de retorno de óleo externa T.
E2: Oferece a mesma base robusta que o E1, introduz uma porta Y adicional.
E3: Equipada com uma válvula de esfera magnética de 3 posições, para elevar a pressão do sistema aos níveis das válvulas de segurança durante a alimentação de energia.
E4: Descarga interna de óleo piloto, com uma porta de vedação T para um controlo rigoroso.
E5: Semelhante ao E2 mas com descarga interna.
E6: Reflete as funcionalidades do E3, proporcionando controlo de descarga sem paralelo.

Desenvolvidas para atender aos rigorosos padrões de segurança e garantir a compatibilidade com aplicações industriais especializadas: G12-12VDC, G24-24VDC, G24Ex-3m-24VDC, G12Ex-12VDC, G24MA-3m-24VDC, G12b621436 VDC.
