embalagem interior e caixa de cartão e palete principal e poli
Código HS
8501109990
Capacidade de Produção
50000piece/mês
Descrição de Produto

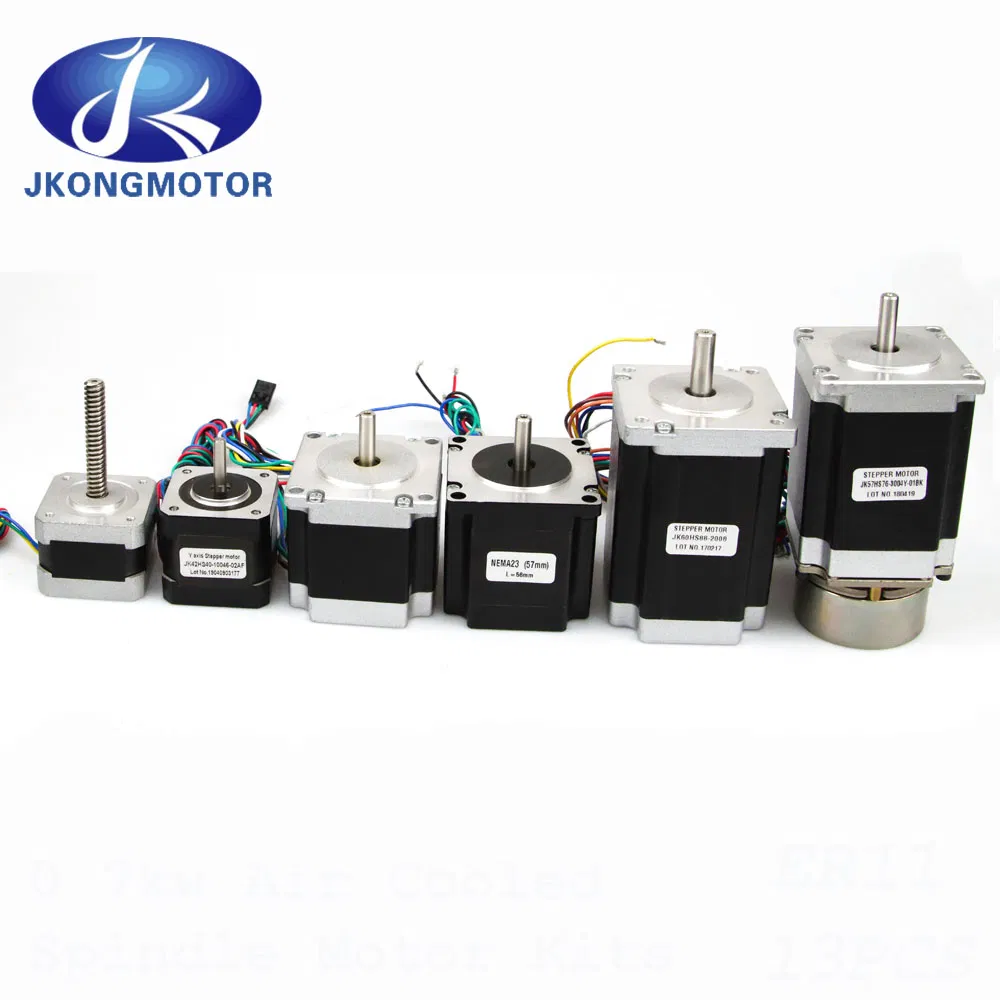

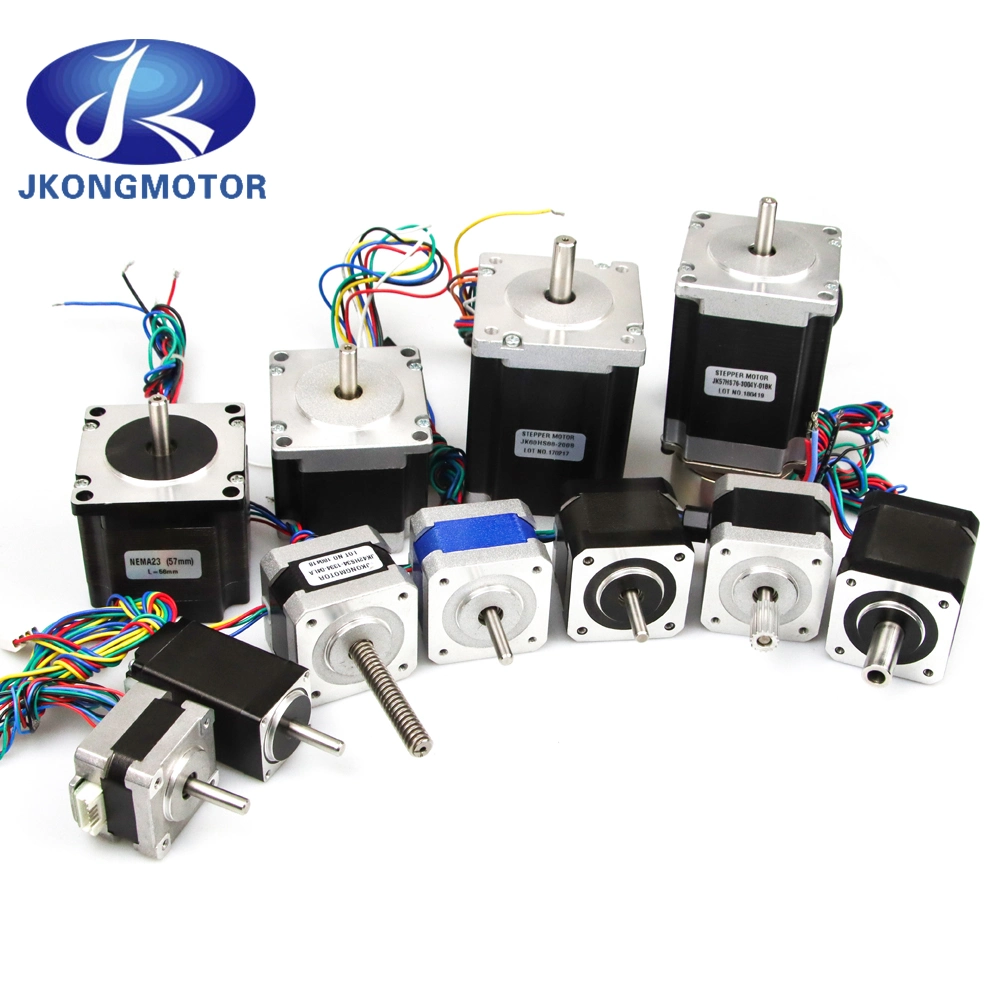

Motor passo-a-passo linear híbrido NEMA 8, 11, 14, 17, 23, 24, 34, 42, 52. Motor passo-a-passo de eixo duplo adequado para aplicações em máquinas médicas CNC.
Descrição geral do motor passo a passo:
Série de motores
N.o fase
Ângulo do degrau
Comprimento do motor
Tamanho do motor
Fios no
Binário de retenção
NEMA 8
2 fase
1.8 graus
30 ~ 42 mm
20 x 20 mm
4
180 ~ 300 g.cm
NEMA 11
2 fase
1.8 graus
32 ~ 51 mm
28 x 28 mm
4 ou 6
430 ~ 1200 g.cm
NEMA 14
2 fase
0.9 ou 1.8 graus
27 ~ 42 mm
35 x 35 mm
4
1000 ~ 2000 g.cm
NEMA 16
2 fase
1.8 graus
20 ~ 44 mm
39 x 39 mm
4 ou 6
650 ~ 2800 g.cm
NEMA 17
2 fase
0.9 ou 1.8 graus
25 ~ 60 mm
42x42 mm
4 ou 6
1.5 ~ 7,3kg.cm
NEMA 23
2 fase
0.9 ou 1.8 graus
41 ~ 112 mm
57x57 mm
4 ou 6 ou 8
0.39 ~ 3,1N.m
3 fases
1.2 graus
42 ~ 79 mm
57x57 mm
-
0.45 ~ 1,5N.m
NEMA 24
2 fase
1.8 graus
56 ~ 111 mm
60 x 60 mm
8
1.17 ~ 4,5N.m
NEMA 34
2 fase
1.8 graus
67 ~ 155 mm
86 x 86 mm
4 ou 8
3.4 ~ 12.2N.m
3 fases
1.2 graus
65 ~ 150 mm
86 x 86 mm
-
2 ~ 7N.m
NEMA 42
2 fase
1.8 graus
99 ~ 201 mm
110 x 110 mm
4
11.2 ~ 28 Nm
3 fases
1.2 graus
134 ~ 285 mm
110 x 110 mm
-
8 ~ 25 Nm
NEMA 52
2 fase
1.8 graus
173 ~ 285 mm
130x130 mm
4
13.3 ~ 22,5N.m
3 fases
1.2 graus
173 ~ 285 mm
130x130 mm
-
13.3 ~ 22,5N.m
Acima apenas para produtos representativos, os produtos de pedido especial podem ser feitos de acordo com pedido do cliente.
Garantia de Qualidade e Estrutura:
O aço magnético é de alta qualidade, utilizando geralmente o tipo de nível SH.
O rotor é revestido para reduzir rebarbas, assegurando um funcionamento suave e menos ruído. Realizamos testes rigorosos em todas as peças.
O estator e o rotor são testados individualmente antes do processo de montagem.
Após a montagem do motor passo-a-passo, é realizado um teste final completo para assegurar o padrão de qualidade.
O motor passo a passo é um dispositivo mecânico que converte sinais de impulso elétrico em deslocamentos angulares ou lineares precisos. É amplamente utilizado em diversos setores como impressoras 3D, iluminação de palco, gravação a laser, maquinaria têxtil, equipamentos médicos e sistemas de automação.
Parâmetros do motor passo a passo - NEMA 8:
Modelo n.o
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (g.cm)
# de derivações
Massa (kg)
JK20HS30-0604
1.8
30
0.6
18
3.2
180
4
0.06
JK20HS33-0604
1.8
33
0.6
6.5
1.7
200
4
0.07
JK20HS38-0604
1.8
38
0.6
10
5.5
300
4
0.08
JK20HS42-0804
1.8
42
0.8
5.4
1.5
400
4
0.09
Parâmetros do motor passo a passo - NEMA 11:
Modelo n.o
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (g.cm)
# de derivações
Inércia do rotor (g.cm2)
Massa (kg)
JK28HS32-0674
1.8
32
0.67
5.6
3.4
600
4
9
0.11
JK28HS32-0956
1.8
32
0.95
2.8
0.8
430
6
9
0.11
JK28HS45-0956
1.8
45
0.95
3.4
1.2
750
6
12
0.14
JK28HS45-0674
1.8
45
0.67
6.8
4.9
950
4
12
0.14
JK28HS51-0956
1.8
51
0.95
4.6
1.8
900
6
18
0.2
JK28HS51-0674
1.8
51
0.67
9.2
7.2
1200
4
18
0.2
Parâmetros do motor passo a passo - NEMA 14:
Modelo n.o
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (g.cm)
# de derivações
Binário de posicionamento (g.cm)
Inércia do rotor (g.cm2)
Massa (kg)
JK35HS28-0504
1.8
28
0.5
20
14
1000
4
80
11
0.13
JK35HS34-1004
1.8
34
1
2.7
4.3
1400
4
100
13
0.17
JK35HS42-1004
1.8
42
1
3.8
3.5
2000
4
125
23
0.22
Parâmetros do motor passo-a-passo híbrido de 39 mm:
Modelo n.o
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (g.cm)
# de derivações
Binário de posicionamento (g.cm)
Inércia do rotor (g.cm2)
Massa (kg)
JK39HY20-0404
1.8
20
0.4
6.6
7.5
650
4
50
11
0.12
JK39HY20-0506
1.8
20
0.5
13
7.5
800
6
50
11
0.12
JK39HY34-0404
1.8
34
0.4
30
32
2100
4
120
20
0.18
JK39HY34-0306
1.8
34
0.3
40
20
1300
6
120
20
0.18
JK39HY38-0504
1.8
38
0.5
24
45
2900
4
180
24
0.2
JK39HY38-0806
1.8
38
0.8
7.5
6
2000
6
180
24
0.2
JK39HY44-0304
1.8
44
0.3
40
100
2800
4
250
40
0.25
Parâmetros do motor passo a passo - NEMA 17:
Modelo n.o
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (kg.cm)
# de derivações
Binário de posicionamento (g.cm)
Inércia do rotor (g.cm2)
Massa (kg)
JK42HS25-0404
1.8
25
0.4
24
36
1.8
4
75
20
0.15
JK42HS28-0504
1.8
28
0.5
20
21
1.5
4
85
24
0.22
JK42HS34-1334
1.8
34
1.33
2.1
2.5
2.2
4
120
34
0.22
JK42HS34-0406
1.8
34
0.4
24
15
1.6
6
120
34
0.22
JK42HS34-0956
1.8
34
0.95
4.2
2.5
1.6
6
120
34
0.22
JK42HS40-0406
1.8
40
0.4
30
30
2.6
6
150
54
0.28
JK42HS40-1684
1.8
40
1.68
1.65
3.2
3.6
4
150
54
0.28
JK42HS40-1206
1.8
40
1.2
3
2.7
2.9
6
150
54
0.28
JK42HS48-0406
1.8
48
0.4
30
25
3.1
6
260
68
0.35
JK42HS48-1684
1.8
48
1.68
1.65
2.8
4.4
4
260
68
0.35
JK42HS48-1206
1.8
48
1.2
3.3
2.8
3.17
6
260
68
0.35
JK42HS60-0406
1.8
60
0.4
30
39
6.5
6
280
102
0.5
JK42HS60-1704
1.8
60
1.7
3
6.2
7.3
4
280
102
0.5
JK42HS60-1206
1.8
60
1.2
6
7
5.6
6
280
102
0.5
Parâmetros do motor passo a passo - NEMA 23:
Modelo n.o
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (N.m)
# de derivações
Binário de posicionamento (g.cm)
Inércia do rotor (g.cm2)
Massa (kg)
JK57HS41-1006
1.8
41
1
7.1
8
0.48
6
250
150
0.47
JK57HS41-2008
1.8
41
2
1.4
1.4
0.39
8
250
150
0.47
JK57HS41-2804
1.8
41
2.8
0.7
1.4
0.55
4
250
150
0.47
JK57HS51-1006
1.8
51
1
6.6
8.2
0.72
6
300
230
0.59
JK57HS51-2008
1.8
51
2
1.8
2.7
0.9
8
300
230
0.59
JK57HS51-2804
1.8
51
2.8
0.83
2.2
1.01
4
300
230
0.59
JK57HS56-2006
1.8
56
2
1.8
2.5
0.9
6
350
280
0.68
JK57HS56-2108
1.8
56
2.1
1.8
2.5
1
8
350
280
0.68
JK57HS56-2804
1.8
56
2.8
0.9
2.5
1.2
4
350
280
0.68
JK57HS64-2804
1.8
64
2.8
0.8
2.3
1
4
400
300
0.75
JK57HS76-2804
1.8
76
2.8
1.1
3.6
1.89
4
600
440
1.1
JK57HS76-3006
1.8
76
3
1
1.6
1.35
6
600
440
1.1
JK57HS76-3008
1.8
76
3
1
1.8
1.5
8
600
440
1.1
JK57HS82-3004
1.8
82
3
1.2
4
2.1
4
1000
600
1.2
JK57HS82-4008
1.8
82
4
0.8
1.8
2
8
1000
600
1.2
JK57HS82-4204
1.8
82
4.2
0.7
2.5
2.2
4
1000
600
1.2
JK57HS100-4204
1.8
100
4.2
0.75
3
3
4
1100
700
1.3
JK57HS112-3004
1.8
112
3
1.6
7.5
3
4
1200
800
1.4
JK57HS112-4204
1.8
112
4.2
0.9
3.8
3.1
4
1200
800
1.4
Parâmetros do motor passo a passo - NEMA 24:
Modelo n.o
Diagrama da cablagem
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (Nm)
# de derivações
Binário de posicionamento (g.cm)
Inércia do rotor (g.cm2)
Massa (kg)
JK60HS56-2008
Unipolar
56
2
1.8
3
1.17
8
700
300
0.77
Paralelo
2.8
0.9
3.6
1.65
Tandem
1.4
3.6
14.4
1.65
JK60HS67-2008
Unipolar
67
2
2.4
4.6
1.5
8
900
570
1.2
Paralelo
2.8
1.2
4.6
2.1
Tandem
1.4
4.8
18.4
2.1
JK60HS88-2008
Unipolar
88
2
3
6.8
2.2
8
1000
840
1.4
Paralelo
2.8
1.5
6.8
3.1
Tandem
1.4
6
27.2
3.1
JK60HS100-2008
Unipolar
100
2
3.2
6.4
2.8
8
1100
980
1.7
Paralelo
2.8
1.6
6.4
4
Tandem
1.4
6.4
25.6
4
JK60HS111-2008
Unipolar
111
2
4.4
8.3
3.2
8
1200
1120
1.9
Paralelo
2.8
2.2
8.3
4.5
Tandem
1.4
8.8
33.2
4.5
Parâmetros do motor passo a passo - NEMA 34:
Modelo n.o
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (Nm)
# de derivações
Binário de retenção (Kg.cm)
Inércia do rotor (g.cm2)
Massa (Kg)
JK86HS68-5904
1.8
67
5.9
0.28
1.7
3.4
4
0.8
1000
1.7
JK86HS68-2808
1.8
67
2.8
1.4
3.9
3.4
8
0.8
1000
1.7
JK86HS78-5504
1.8
78
5.5
0.46
4
4.6
4
1.2
1400
2.3
JK86HS78-4208
1.8
78
4.2
0.75
3.4
4.6
8
1.2
1400
2.3
JK86HS97-4504
1.8
97
4.5
0.66
3
5.8
4
1.7
2100
3
JK86HS97-4008
1.8
97
4
0.98
4.1
4.7
8
1.7
2100
3
JK86HS100-6004
1.8
100
6
0.36
2.8
7
4
1.9
2200
3.1
JK86HS115-6004
1.8
115
6
0.6
6.5
8.7
4
2.4
2700
3.8
JK86HS115-4208
1.8
115
4.2
0.9
6
8.7
8
2.4
2700
3.8
JK86HS126-6004
1.8
126
6
0.58
6.5
6.3
4
2.9
3200
4.5
JK86HS155-6004
1.8
155
6
0.68
9
13
4
3.6
4000
5.4
JK86HS155-4208
1.8
155
4.2
1.25
8
12.2
8
3.6
4000
5.4
Parâmetros do motor passo a passo - NEMA 42:
Modelo
Ângulo do degrau (°)
Comprimento do motor (L) mm
Atual (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (N.m)
# de derivações
Binário de retenção (kg.cm)
Inércia do rotor (g.cm2)
Massa (Kg)
JK110HS99-5504
1.8
99
5.5
0.9
12
11.2
4
3
5500
5
JK110HS115-6004
1.8
115
6
0.48
7
12
4
4
7100
6
JK110HS150-6504
1.8
150
6.5
0.8
15
21
4
5.9
10900
8.4
JK110HS165-6004
1.8
165
6
0.9
14
24
4
6.6
12800
9.1
JK110HS201-8004
1.8
201
8
0.67
12
28
4
7.5
16200
11.8
Parâmetros do motor passo a passo - NEMA 52:
Modelo
Tensão de funcionamento VDC
Corrente nominal (A)
Resistência (Ω)
Indutância (mH)
Binário de retenção (Nm)
Frequência sem carga
Frequência de arranque (g.cm)
Massa (Kg)
Comprimento do motor (mm)
JK130HS173-6004
80~325
6
0.75
12.6
25
25000
2300
13.3
173
JK130HS229-6004
80~325
6
0.83
13.2
30
25000
2300
18
229
JK130HS257-7004
80~325
7
0.73
11.7
40
23000
2200
19
257
JK130HS285-7004
80~325
7
0.66
10
50
23000
2200
22.5
285

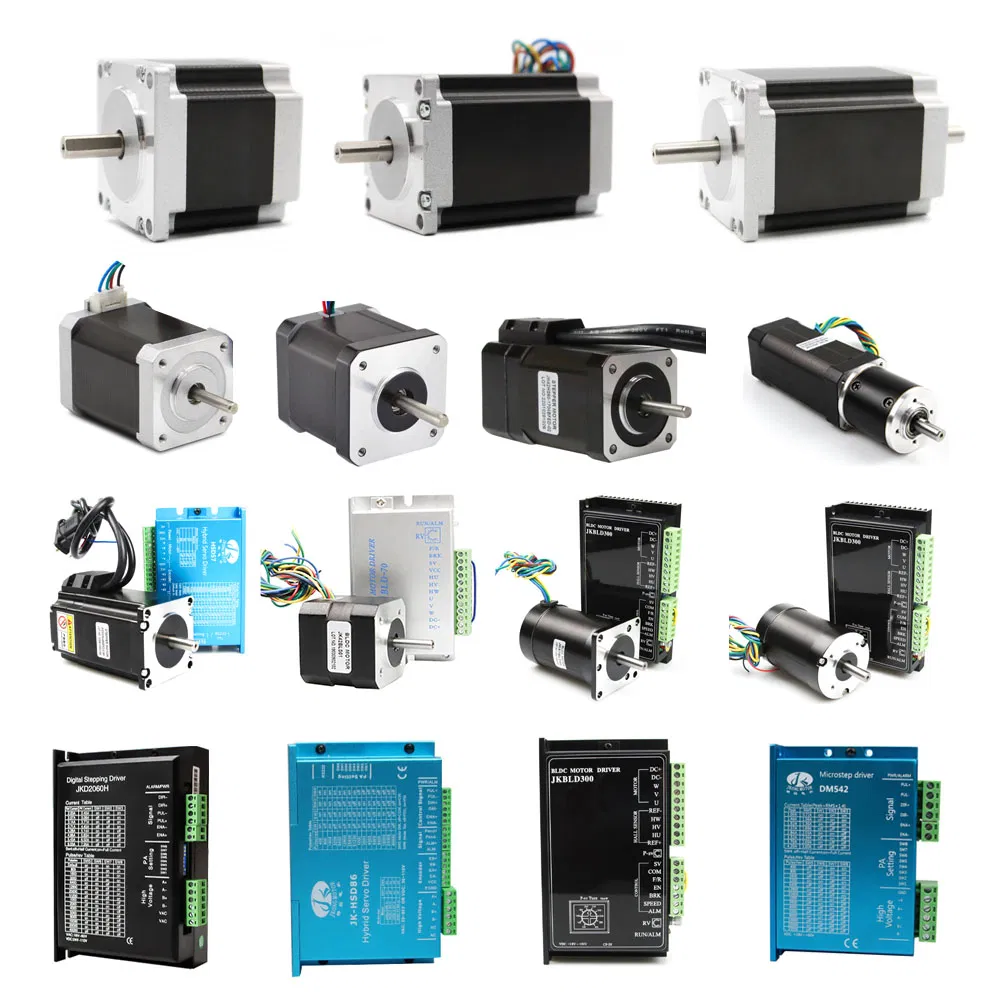

Motor passo a passo personalizado Fotos detalhadas
⚙️

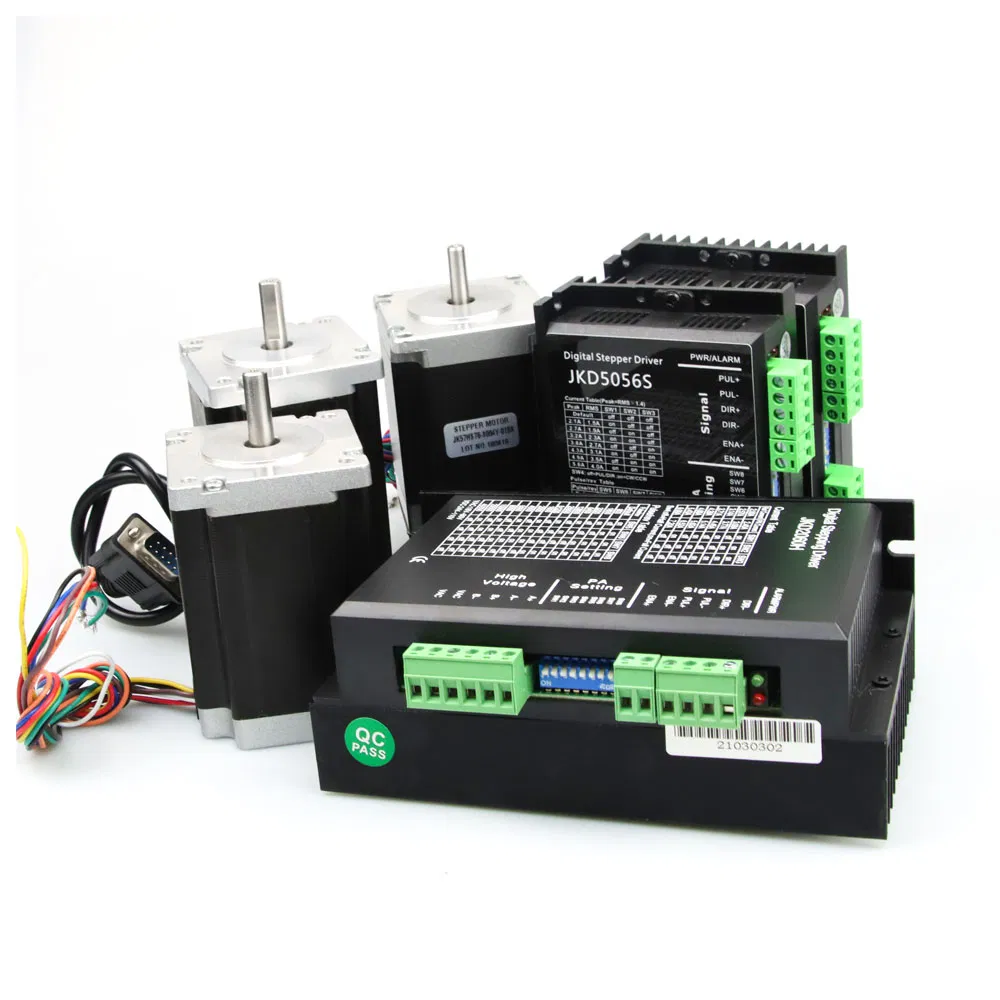

Motor com acionador
⚙️
Motor passo a passo de ciclo fechado
⚙️
Kits de motor passo a passo Easy Servo
⚙️
Motor passo a passo de engrenagem
⚙️
Motor passo a passo do atuador linear
⚙️
Motor passo a passo de parafuso linear
⚙️

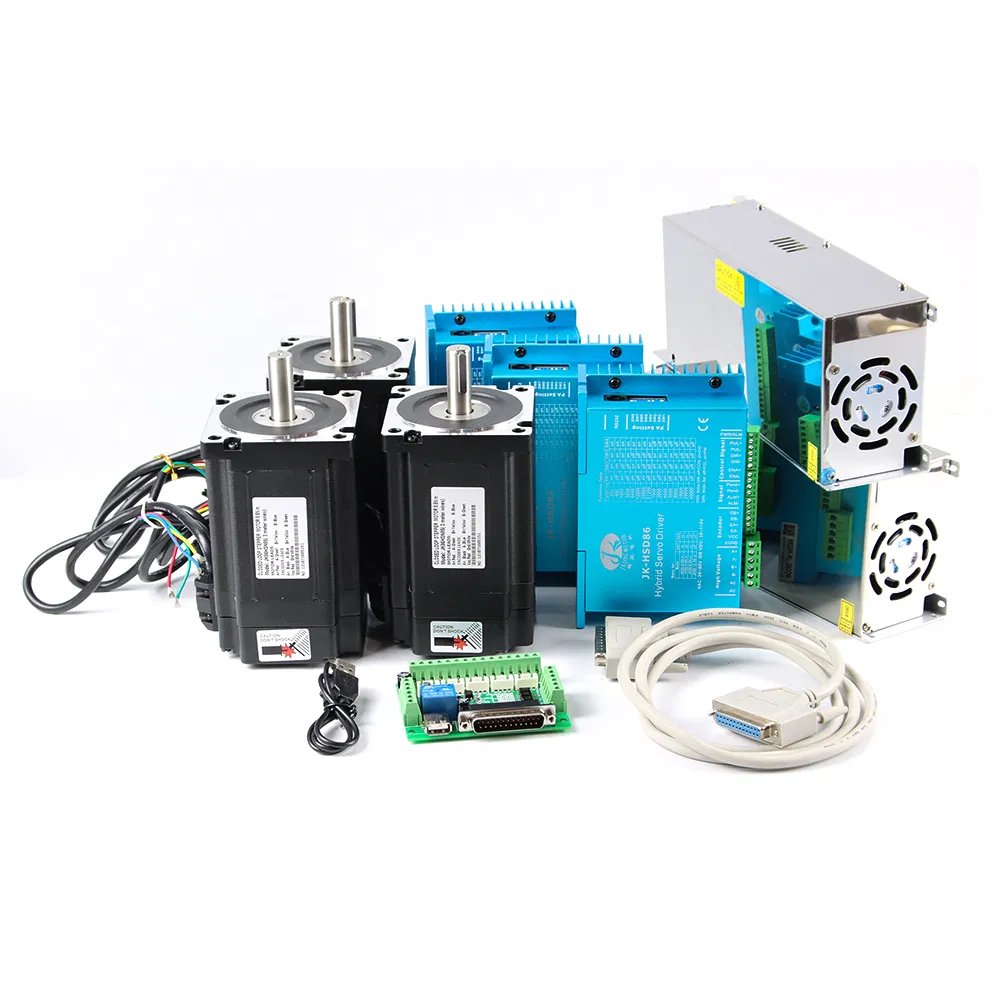

Kits de motor passo CNC de 3/4 eixos
⚙️
Motor de passo híbrido
⚙️
Motor CC sem escovas
⚙️
Motor DC cardado
⚙️
Motor CC sem Coreless
Estrutura e Qualidade Industrial
🔧
Apresentação de Equipamentos
📈
Fluxo de Produção
📦
Pacote de Envio
📜
Certificação de Qualidade
Perguntas Frequentes (FAQ)
1. O que é um motor de passo híbrido?
Um motor de passo híbrido combina as melhores características dos motores de passo de relutância variável e de íman permanente, proporcionando um elevado binário de retenção e passos angulares altamente precisos.
2. Para que serve a especificação NEMA no motor de passo?
A especificação NEMA refere-se ao padrão de tamanho da moldura do motor (face de montagem). Por exemplo, um motor NEMA 17 tem uma face de montagem de aproximadamente 1,7 x 1,7 polegadas (42 x 42 mm).
3. Qual a diferença entre motores de passo de 2 fases e 3 fases?
Os motores de 2 fases (com ângulo de passo comum de 1.8°) são os mais utilizados na indústria devido à sua versatilidade e excelente relação custo-benefício. Motores de 3 fases (ângulo de passo de 1.2°) oferecem menor vibração, menor ruído e um movimento ainda mais suave.
4. Que certificações de qualidade possuem estes motores de passo?
Nossos produtos são desenvolvidos sob rigorosos padrões industriais e contam com as certificações ISO9001, CE, RoHS, SGS e REACH, garantindo a máxima segurança e confiabilidade no mercado internacional.
5. É possível personalizar os eixos ou os enrolamentos dos motores?
Sim, os motores de passo podem ser personalizados conforme as necessidades específicas da sua aplicação, incluindo parâmetros como comprimento do eixo, número de derivações (4, 6 ou 8 fios), corrente/fase e etiquetas personalizadas.
6. Quais são as aplicações mais comuns para o NEMA 17 e NEMA 23?
Estes modelos são amplamente utilizados em impressoras 3D, pequenas máquinas CNC de gravação, dispositivos de medição médica, sistemas de automação de laboratório e equipamentos de embalagem devido ao seu equilíbrio ideal entre tamanho e força.
MAUS Automotivo
