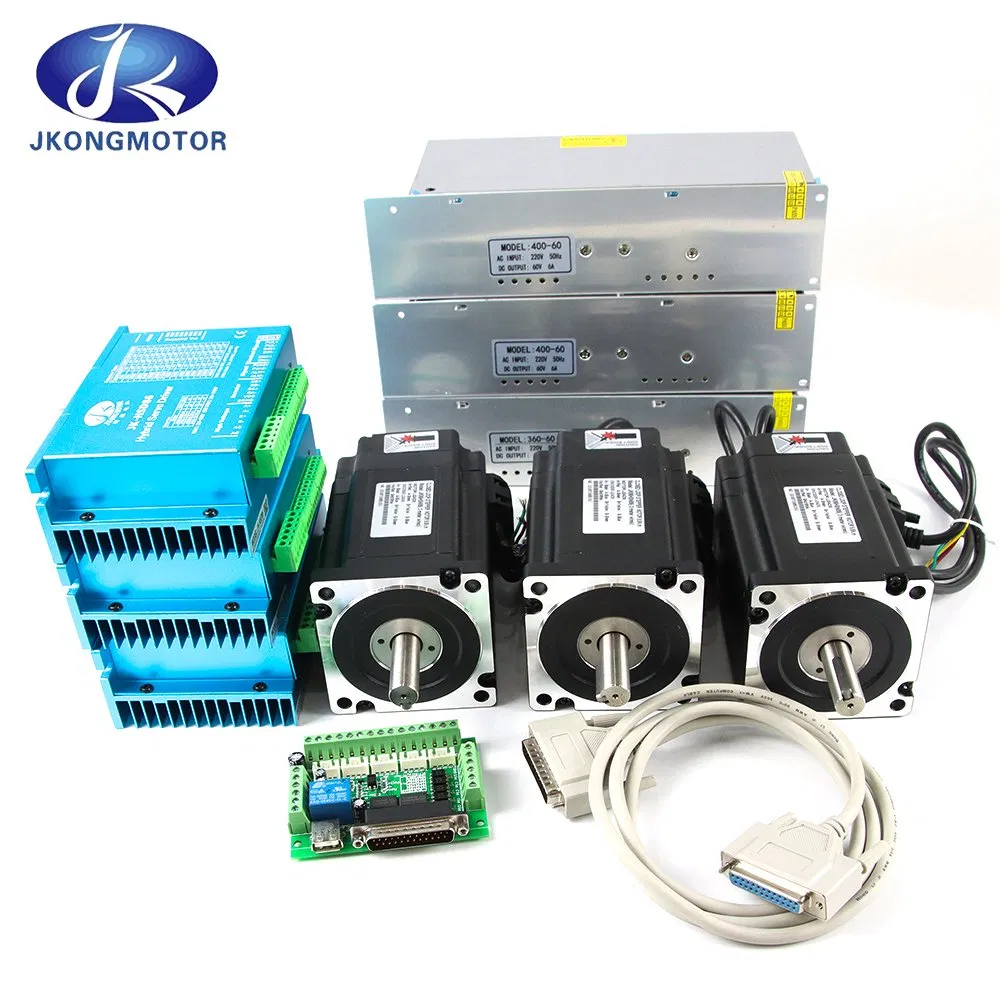

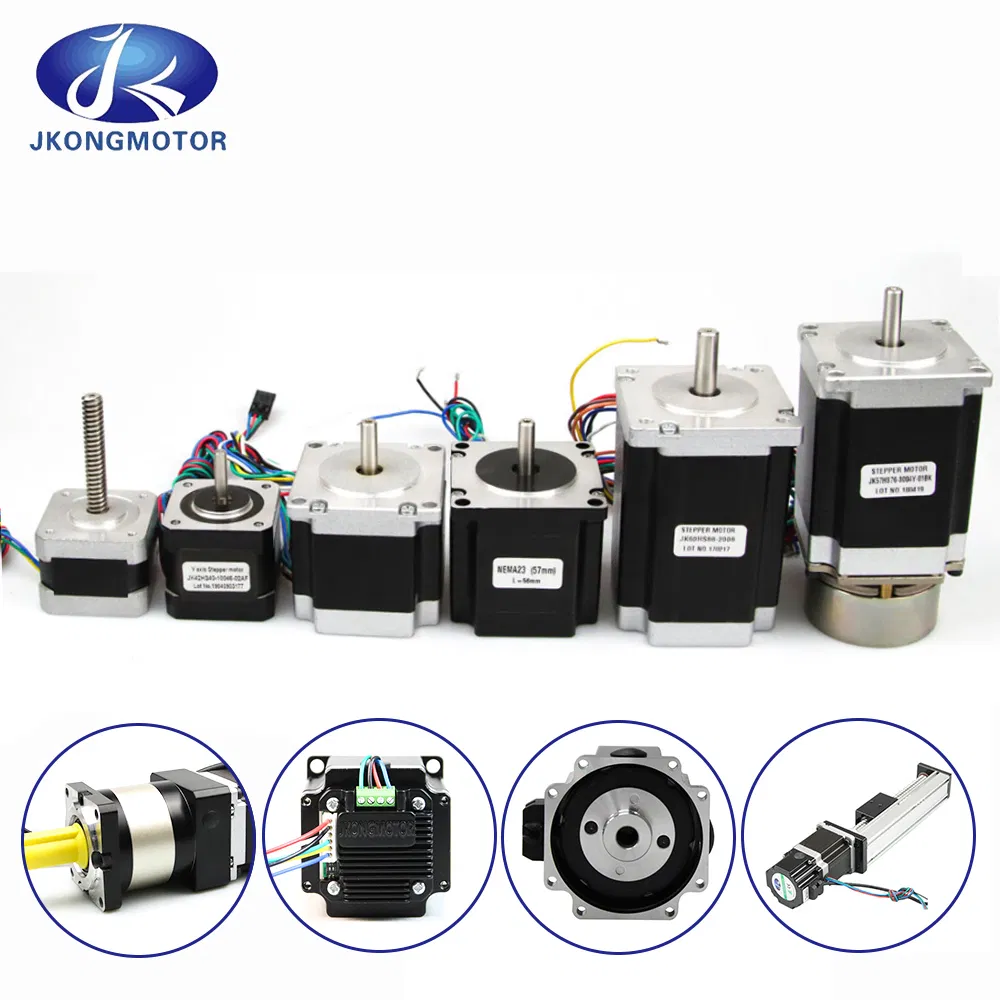

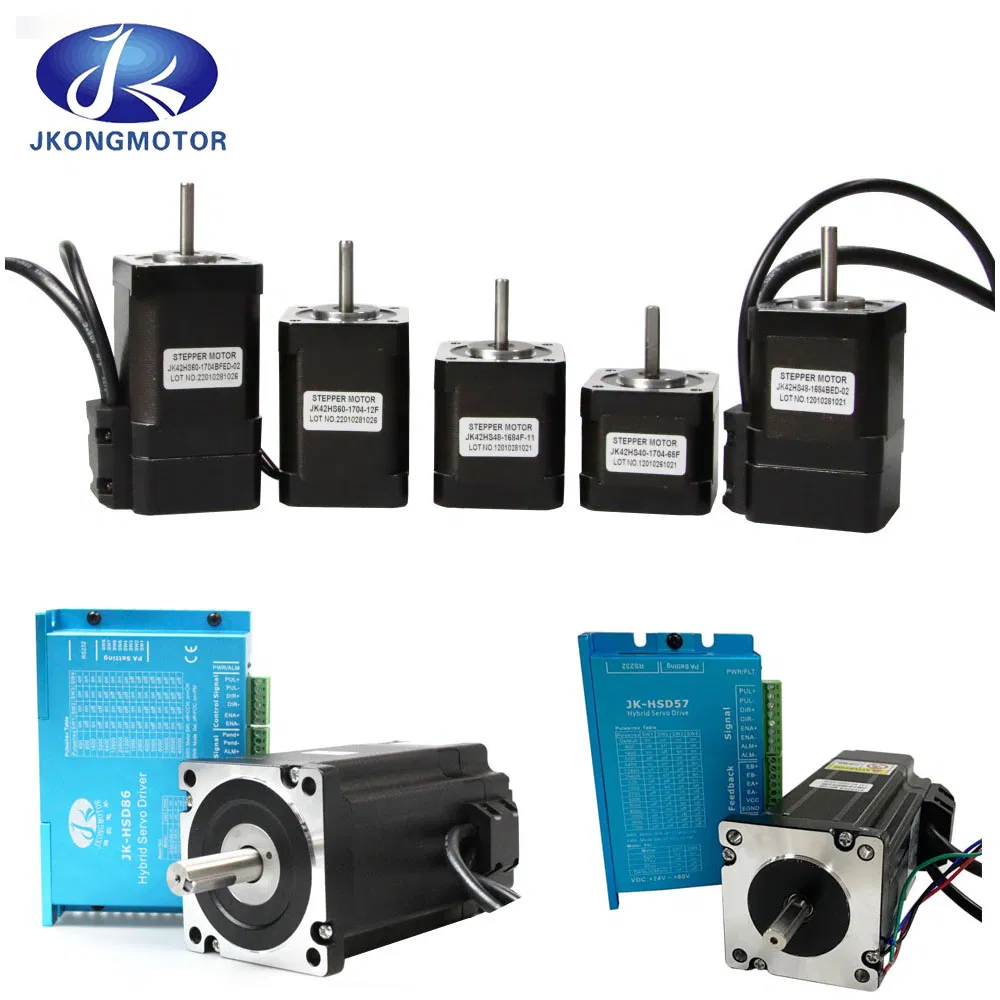

2 Fase NEMA23 1n. M 2n. M 3n. M Jk57HS 57bygh Motor de Passo Elétrico CNC Híbrido com Redutor Planetário / Freio / Encoder / Controlador
1 / 5
2 Fase NEMA23 1n. M 2n. M 3n. M Jk57HS 57bygh Motor de Passo Elétrico CNC Híbrido com Redutor Planetário / Freio / Encoder / Controlador
Ainda está decidindo? Pegue amostras de $ !US$ 15/Peça

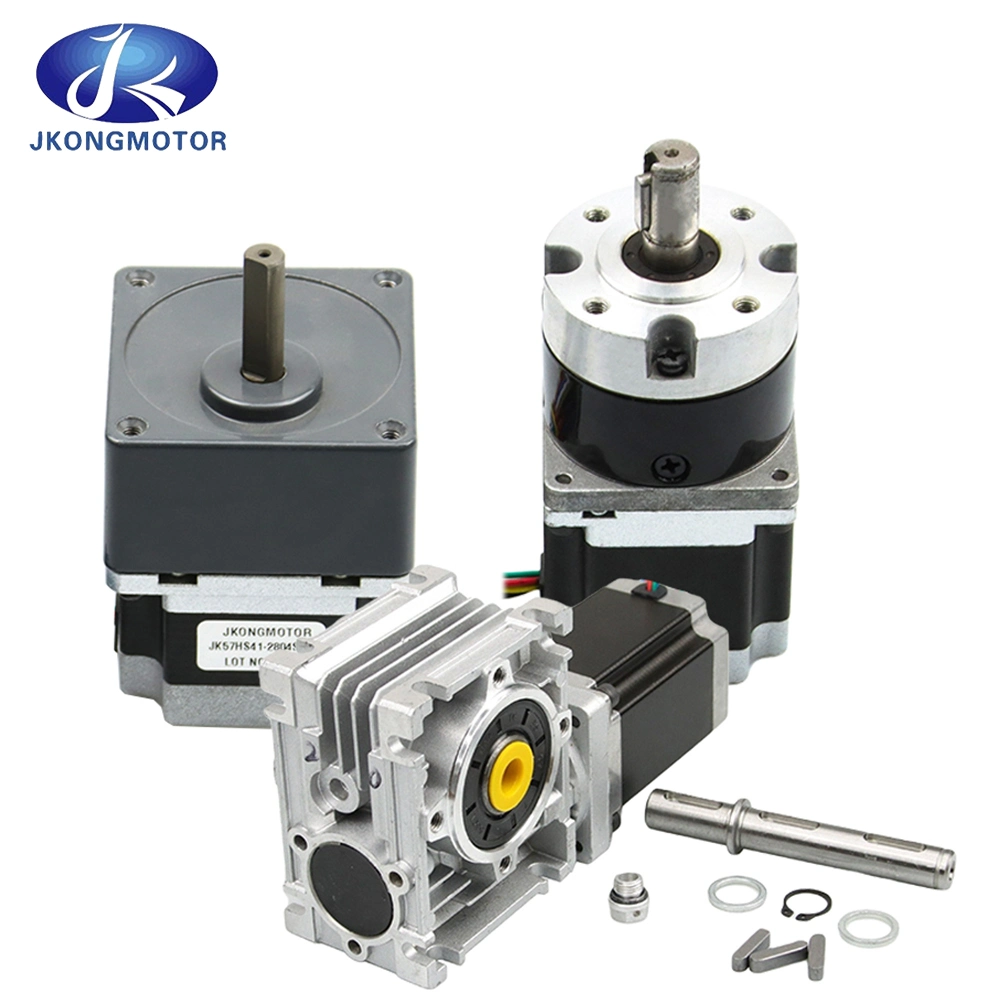

Motor de passo híbrido de 2 fases NEMA23 (1N.m / 2N.m / 3N.m) modelo JK57HS e 57BYGH. Motor elétrico CNC de engrenagem híbrida compatível com caixa de velocidades planetária, travão, codificador e controlador.
Especificações Gerais
Item
Especificações
Ângulo do degrau
1.8 ° ou 0.9 °
Aumento da temperatura
80ºC max
Temperatura ambiente
- 20ºC ~ 50ºC
Resistência de isolamento
100 MΩ mín. , 500 VCC
Resistência dieléctrica
500 V CA durante 1 minuto
Folga radial do veio
0,02 Máx. (450 g de carga)
Folga axial do veio
0,08 Máx. (450 g de carga)
Força radial máx
75N (20 mm a partir da flange)
Força axial máx
15 N
Características de Qualidade
O aço magnético é de alta qualidade, geralmente utilizamos o tipo de nível SH.
O rotor é revestido, o que reduz as rebarbas, proporcionando um funcionamento suave com menos ruído.
O estator e o rotor são testados individualmente antes do processo de montagem.
Após a montagem do motor passo a passo, é realizado um teste final completo para garantir o padrão de qualidade.
Este motor converte sinais de impulso elétrico em deslocamentos angulares correspondentes ou deslocamentos lineares. É amplamente utilizado em impressoras 3D, iluminação de palco, gravação a laser, maquinaria têxtil, equipamentos médicos e sistemas de automação.
Parâmetros do Motor Passo a Passo de 1.8 Graus
Modelo
Ângulo (°)
L (mm)
Corrente (A)
Resistência (Ω)
Indutância (mH)
Torque (N.m)
Derivações
Retenção (g.cm)
Inércia (g.cm²)
Peso (Kg)
JK57HS41-1006
1.8
41
1
7.1
8
0.48
6
250
150
0.47
JK57HS41-2008
1.8
41
2
1.4
1.4
0.39
8
250
150
0.47
JK57HS41-2804
1.8
41
2.8
0.7
1.4
0.55
4
250
150
0.47
JK57HS51-1006
1.8
51
1
6.6
8.2
0.72
6
300
230
0.59
JK57HS51-2008
1.8
51
2
1.8
2.7
0.9
8
300
230
0.59
JK57HS51-2804
1.8
51
2.8
0.83
2.2
1.01
4
300
230
0.59
JK57HS56-2006
1.8
56
2
1.8
2.5
0.9
6
350
280
0.68
JK57HS56-2108
1.8
56
2.1
1.8
2.5
1
8
350
280
0.68
JK57HS56-2804
1.8
56
2.8
0.9
2.5
1.2
4
350
280
0.68
JK57HS64-2804
1.8
64
2.8
0.8
2.3
1
4
400
300
0.75
JK57HS76-2804
1.8
76
2.8
1.1
3.6
1.89
4
600
440
1.1
JK57HS76-3006
1.8
76
3
1
1.6
1.35
6
600
440
1.1
JK57HS76-3008
1.8
76
3
1
1.8
1.5
8
600
440
1.1
JK57HS82-3004
1.8
82
3
1.2
4
2.1
4
1000
600
1.2
JK57HS82-4008
1.8
82
4
0.8
1.8
2
8
1000
600
1.2
JK57HS82-4204
1.8
82
4.2
0.7
2.5
2.2
4
1000
600
1.2
JK57HS100-4204
1.8
100
4.2
0.75
3
3
4
1100
700
1.3
JK57HS112-3004
1.8
112
3
1.6
7.5
3
4
1200
800
1.4
JK57HS112-4204
1.8
112
4.2
0.9
3.8
3.1
4
1200
800
1.4
Parâmetros do Motor Passo a Passo de 0.9 Graus
Modelo
Ângulo (°)
L (mm)
Corrente (A)
Resistência (Ω)
Indutância (mH)
Torque (kg.cm)
Derivações
Retenção (g.cm)
Inércia (g.cm²)
Peso (Kg)
JK57HM41-1006
0.9
41
1
5.7
8
3.9
6
210
120
0.45
JK57HM41-2804
0.9
41
2.8
0.7
2.2
5
4
210
120
0.45
JK57HM51-2006
0.9
51
2
1.6
2.2
7.2
6
380
280
0.68
JK57HM56-1006
0.9
56
1
7.4
17.5
9
6
400
300
0.7
JK57HM56-2006
0.9
56
2
1.8
4.5
9
6
400
300
0.7
JK57HM56-2804
0.9
56
2.8
0.9
3.3
12
4
400
300
0.7
JK57HM76-1006
0.9
76
1
8.6
23
13.5
6
680
480
1
JK57HM76-2006
0.9
76
2
3
7
13.5
6
680
480
1
JK57HM76-2804
0.9
76
2.8
1.15
5.6
18
4
680
480
1
Parâmetros do Motor Passo a Passo NEMA 23 Trifásico
Modelo
Ângulo (°)
L (mm)
Corrente (A)
Resistência (Ω)
Indutância (mH)
Torque (kg.cm)
Retenção (g.cm)
Inércia (g.cm²)
Peso (Kg)
JK57H3P42-5206
1.2
42
5.2
1.3
1.4
4.5
210
110
0.45
JK57H3P56-5606
1.2
56
5.6
0.7
0.7
9
400
300
0.75
JK57H3P79-5206
1.2
79
5.2
0.9
1.5
15
680
480
1.1
Parâmetros do Motor Passo a Passo do Tipo Redondo NEMA 23
Modelo
Ângulo (°)
L (mm)
Corrente (A)
Resistência (Ω)
Indutância (mH)
Torque (kg.cm)
Derivações
Retenção (g.cm)
Inércia (g.cm²)
Peso (Kg)
JK57HY41-0406
1.8
41
0.4
30
30
2.88
6
180
57
0.54
JK57HY41-1564
1.8
41
1.56
1.8
3.6
4
4
180
57
0.54
JK57HY51-0426
1.8
51
0.42
29
36
4.97
6
350
110
0.6
JK57HY51-2804
1.8
51
2.8
0.85
2.1
6.9
4
350
110
0.6
JK57HY56-0606
1.8
56
0.6
20
32
6
6
420
135
0.65
JK57HY56-2004
1.8
56
2
3
7
8
4
420
135
0.65
JK57HY76-1506
1.8
76
1.5
3.6
6
9
6
720
200
0.95
JK57HY76-4004
1.8
76
4
0.88
2.6
14
4
720
200
0.95
Visão Geral da Série de Motores de Passo Híbridos
Série de Motores
Fases
Ângulo do Degrau
Comprimento
Tamanho
Nº de Fios
Binário de Retenção
NEMA 8
2 fase
1.8 graus
30 ~ 42 mm
20 x 20 mm
4
180 ~ 300 g.cm
NEMA 11
2 fase
1.8 graus
32 ~ 51 mm
28 x 28 mm
4 ou 6
430 ~ 1200 g.cm
NEMA 14
2 fase
0.9 ou 1.8 graus
27 ~ 42 mm
35 x 35 mm
4
1000 ~ 2000 g.cm
NEMA 16
2 fase
1.8 graus
20 ~ 44 mm
39x39 mm
4 ou 6
650 ~ 2800 g.cm
NEMA 17
2 fase
0.9 ou 1.8 graus
25 ~ 60 mm
42x42 mm
4 ou 6
1.5 ~ 7.3 kg.cm
NEMA 23
2 fase
0.9 ou 1.8 graus
41 ~ 112 mm
57x57 mm
4 ou 6 ou 8
0.39 ~ 3.1 N.m
3 fases
1.2 graus
42 ~ 79 mm
57x57 mm
-
0.45 ~ 1.5 N.m
NEMA 24
2 fase
1.8 graus
56 ~ 111 mm
60 x 60 mm
8
1.17 ~ 4.5 N.m
NEMA 34
2 fase
1.8 graus
67 ~ 155 mm
86 x 86 mm
4 ou 8
3.4 ~ 12.2 N.m
3 fases
1.2 graus
65 ~ 150 mm
86 x 86 mm
-
2 ~ 7 N.m
NEMA 42
2 fase
1.8 graus
99 ~ 201 mm
110 x 110 mm
4
11.2 ~ 28 Nm
3 fases
1.2 graus
134 ~ 285 mm
110 x 110 mm
-
8 ~ 25 Nm
NEMA 52
2 fase
1.8 graus
173 ~ 285 mm
130x130 mm
4
13.3 ~ 22.5 N.m
3 fases
1.2 graus
173 ~ 285 mm
130x130 mm
-
13.3 ~ 22.5 N.m
Os dados acima representam apenas configurações padrão. Modelos personalizados podem ser fabricados sob encomenda.
Modelos Disponíveis e Aplicações
Kit de Motor CC sem Escovas
Motor com Codificador
Motor Passo-a-passo Linear

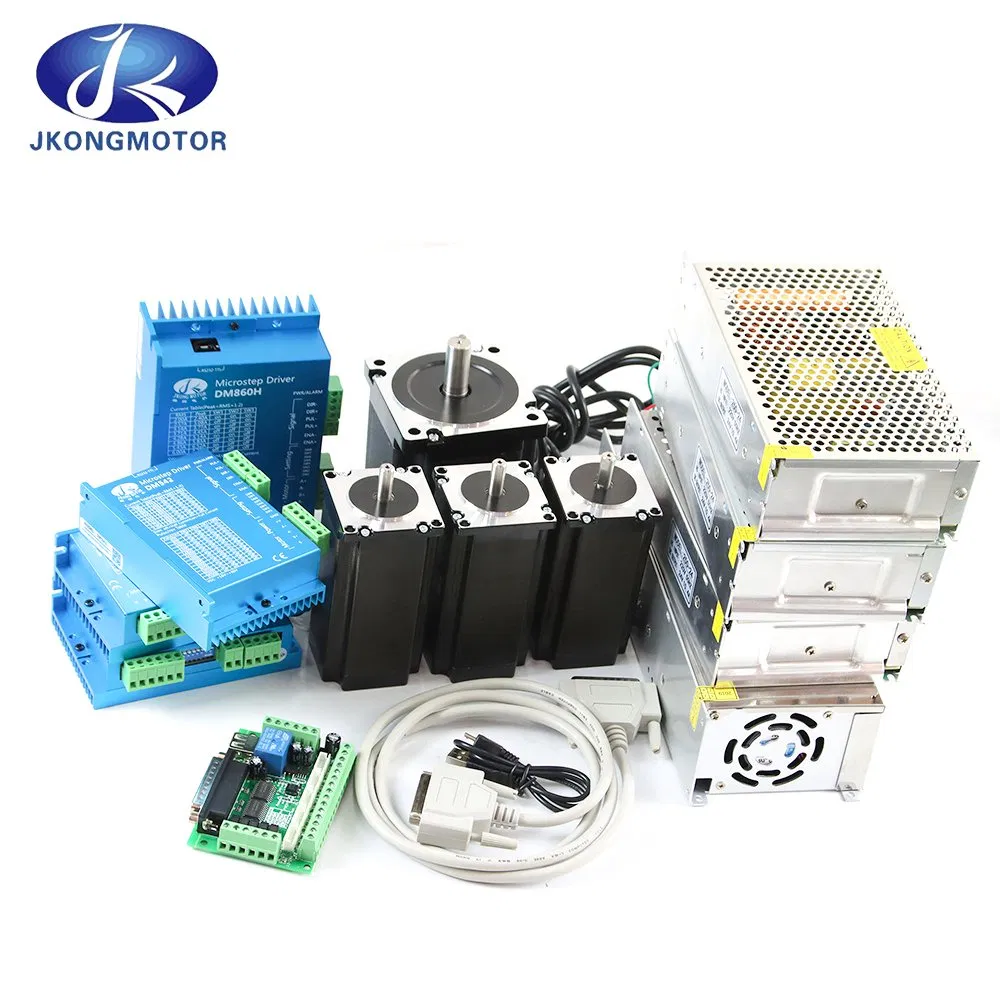

Kits de Motor de 3 e 4 Eixos
Motor do Veio Oco
Motor BLDC / DC Cardado
Perguntas Frequentes (FAQ)
1. Qual é a diferença entre os ângulos de passo de 1.8° e 0.9°?
Um motor com ângulo de passo de 0.9° oferece o dobro de passos por revolução (400 passos) em comparação com um de 1.8° (200 passos). Isto traduz-se numa maior precisão de posicionamento, movimentos mais suaves e menor nível de ruído em aplicações críticas.
2. Quais são as principais aplicações para o motor passo a passo NEMA 23?
Este motor é altamente versátil e amplamente utilizado em impressoras 3D, máquinas de gravação a laser, fresadoras CNC de pequeno porte, equipamentos médicos, sistemas de automação industrial e maquinário têxtil.
3. O que garante a qualidade e durabilidade deste motor de passo híbrido?
Utilizamos aço magnético de nível superior (tipo SH) e rotores revestidos para minimizar rebarbas. Além disso, realizamos testes rigorosos no estator e rotor individualmente antes e após a montagem final para certificar a estabilidade operacional.
4. O motor NEMA 23 pode ser personalizado com acessórios?
Sim, a série JK57HS suporta a integração de caixas de velocidades planetárias, travões eletromagnéticos, codificadores rotativos e controladores específicos, dependendo da necessidade do projeto do cliente.
5. Como gerir o aumento de temperatura do motor em operação?
O motor foi projetado para tolerar um aumento de temperatura de até 80ºC máximo sobre a temperatura ambiente. Recomenda-se garantir uma ventilação adequada e utilizar controladores de corrente apropriados para evitar sobreaquecimento.
