Descrição de Produto

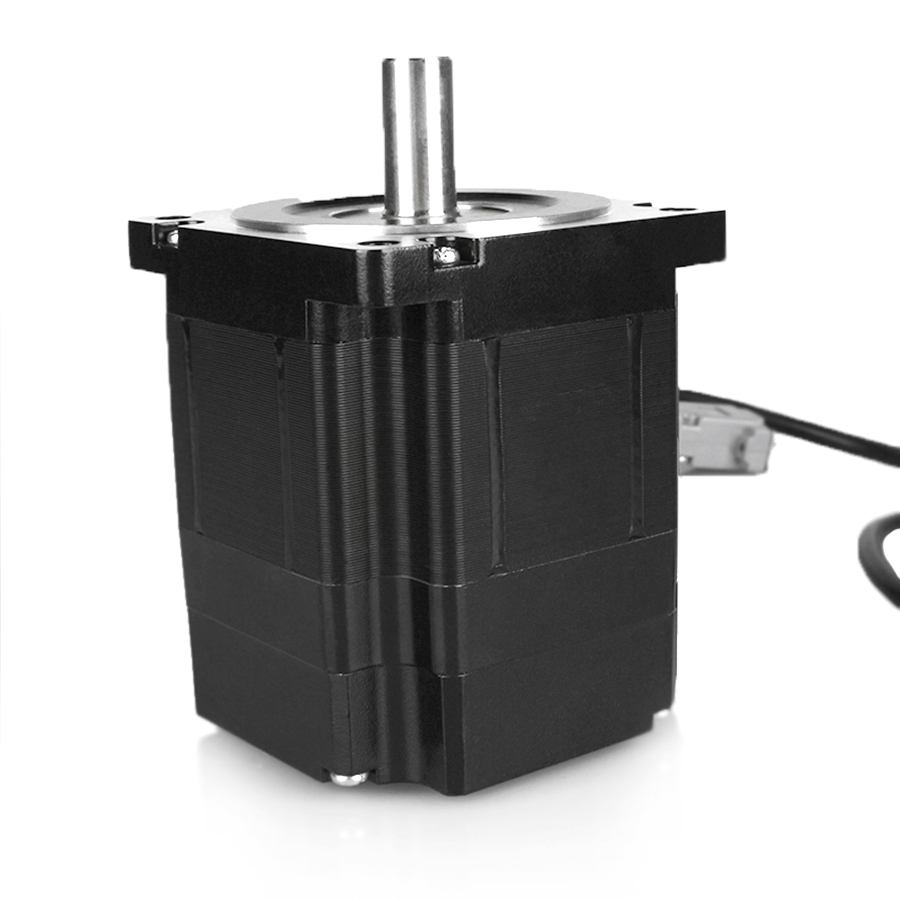

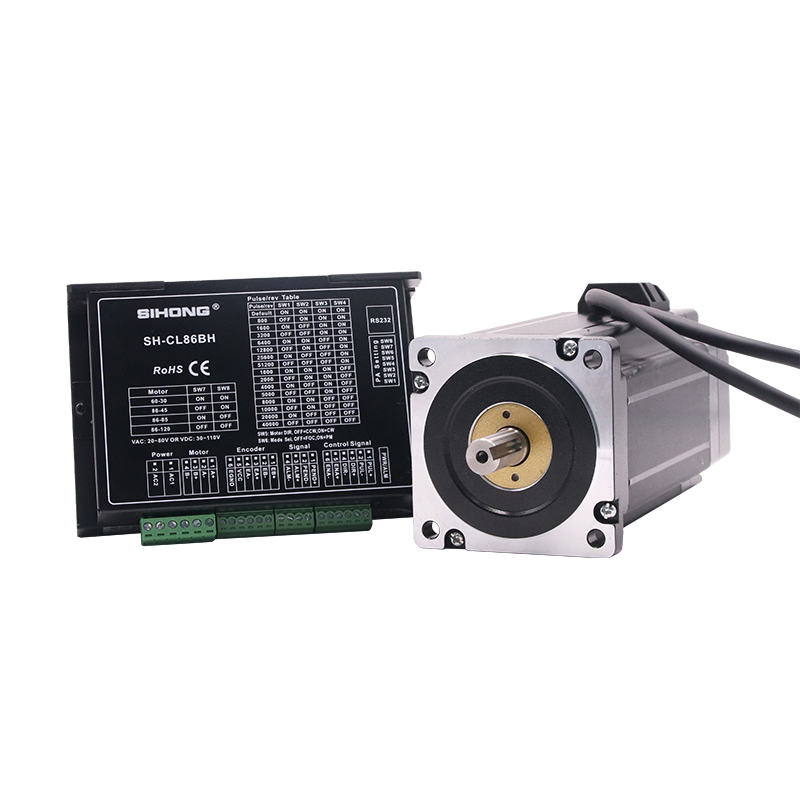

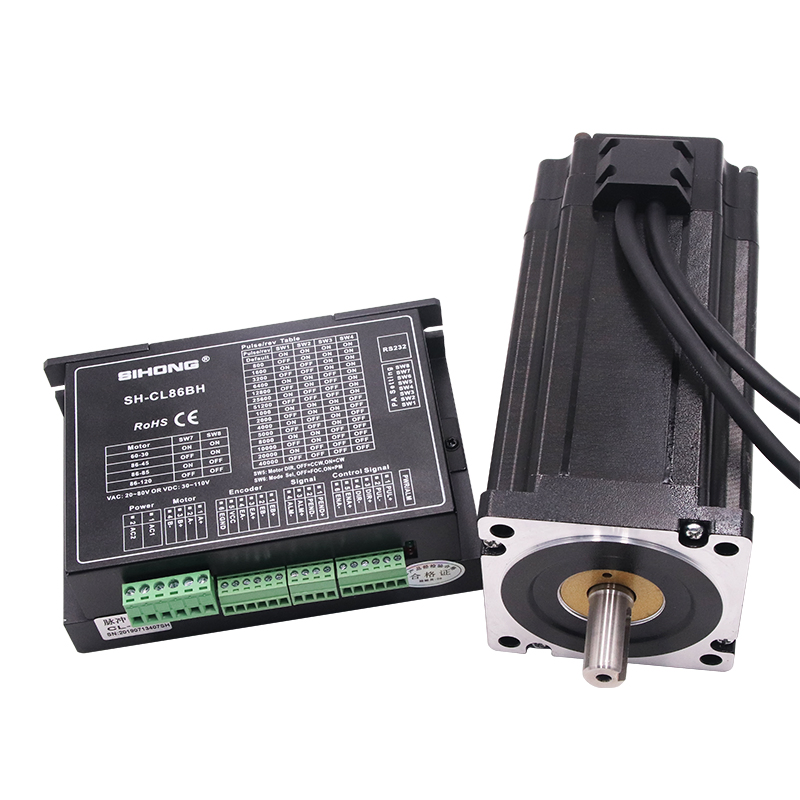

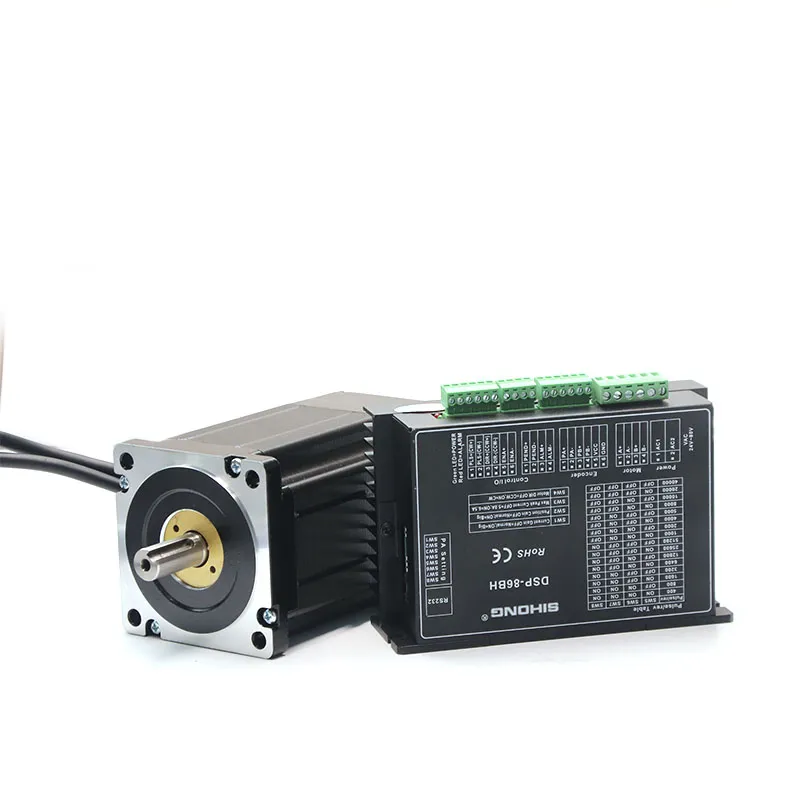

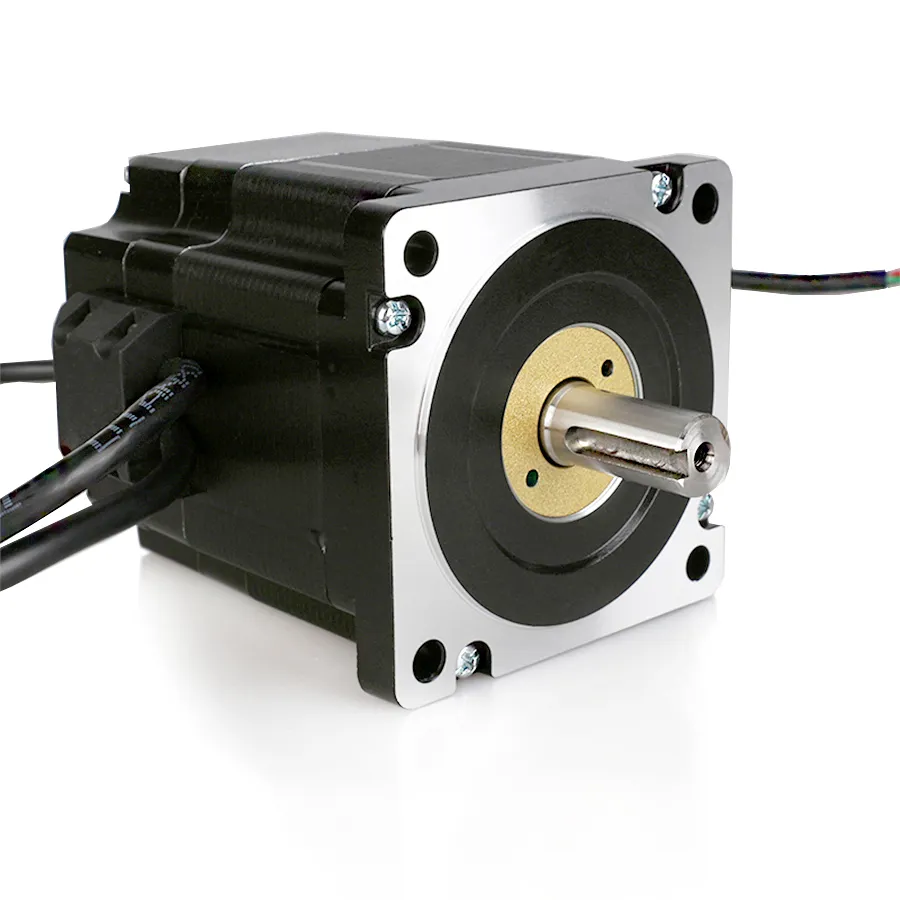

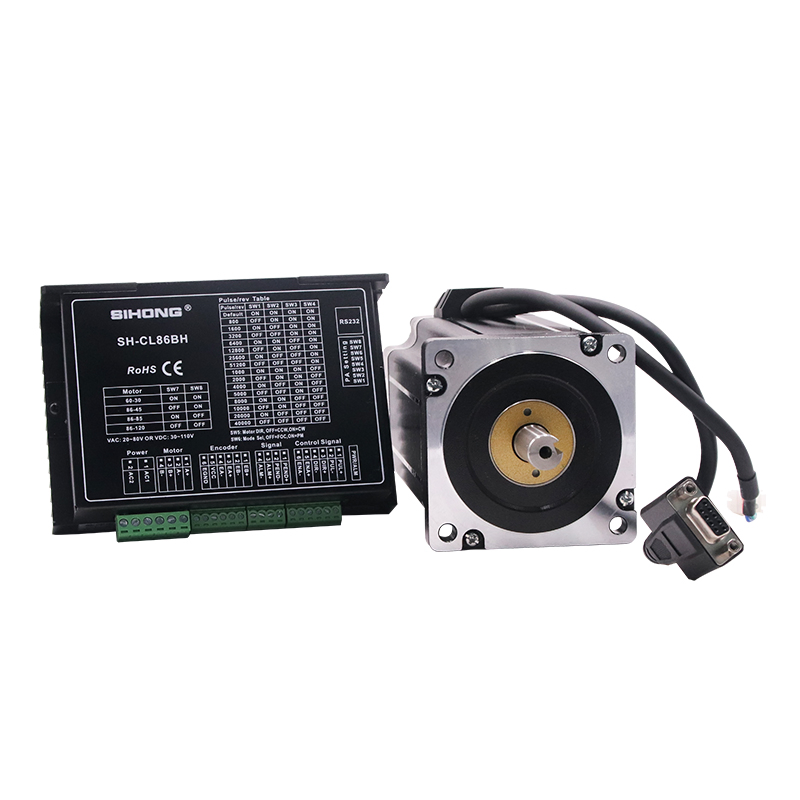

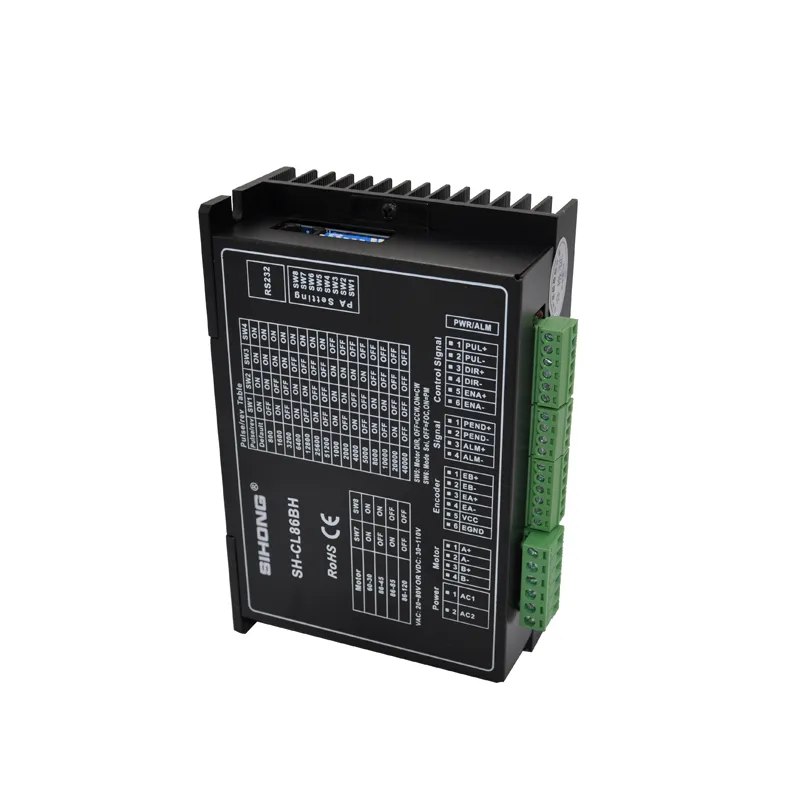

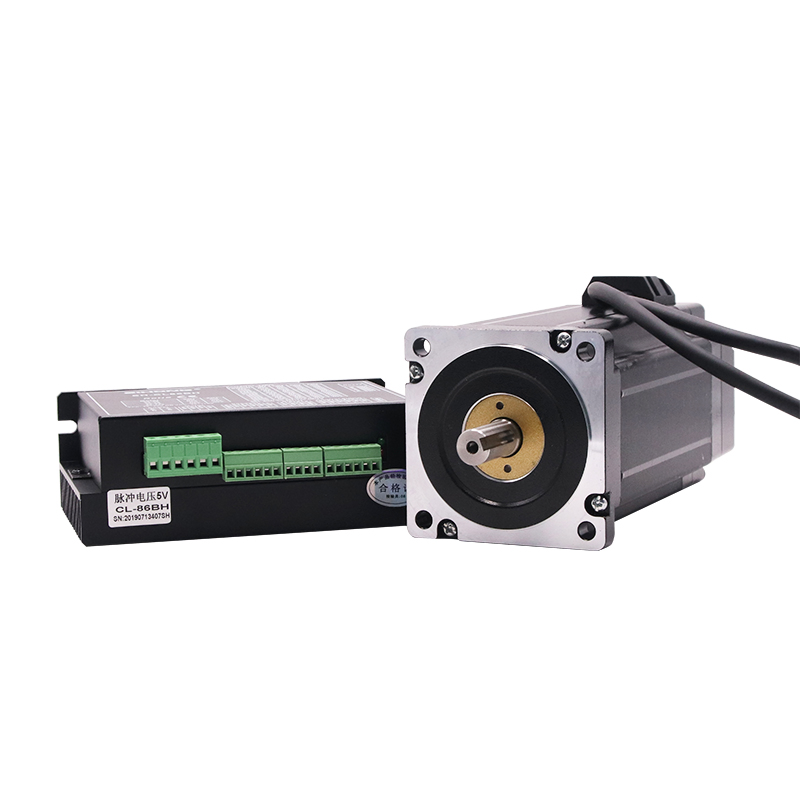

SH-CL86BH motor passo a passo de circuito fechado para nema34
O SH-CL86BH é baseado em anos de experiência na investigação e desenvolvimento de sistemas servo de baixa pressão, apresentando um novo tipo de servomotores híbridos de baixa tensão. Este produto utiliza o chip de processamento digital DSP mais recente e tecnologia avançada. O algoritmo de controlo de conversão de corrente e frequência fornece soluções de servomotor híbrido económicas. O SH-CL86BH é compacto em estrutura e volume, reduzindo a interferência eletromagnética entre as linhas. Melhor tecnologia de vibração e de dissipação de calor são adotadas para resolver eficazmente os problemas de aquecimento, vibração e ruído do motor e do condutor, garantindo proteção térmica e respeito pelo meio ambiente.
Nota de Funcionamento
Se a entrada de energia for DC, a faixa de entrada suportada é de 24-110VDC!

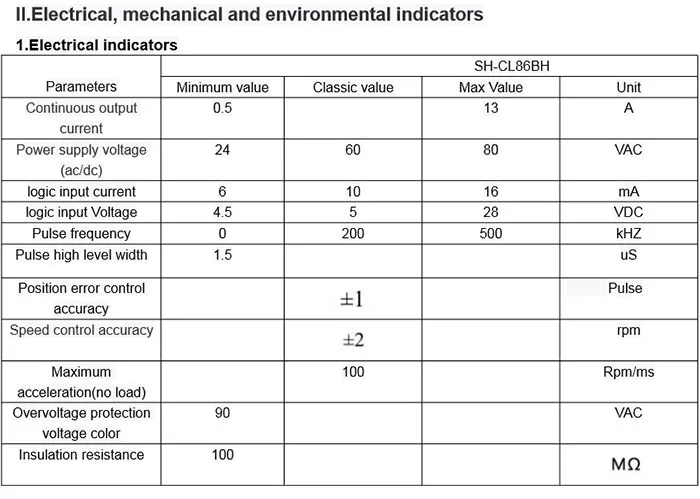

Utilizar o ambiente e os parâmetros
Parâmetro
Especificação Descritiva
Forma de arrefecimento
Arrefecimento natural ou arrefecimento forçado do ar
Situação ambiental
Evitar colocação junto a outro equipamento de aquecimento. Evitar poeiras condutoras, gases inflamáveis e humidade excessiva.
Temperatura de trabalho
-5 a 45 °C
Humidade
40-90% HR
Vibração
10 Hz / 0,15 mm
Temperatura de Armazenamento
-20 a 65 °C
Altitude operacional
≤ 1000 m
Peso do Condutor
0,6 kg

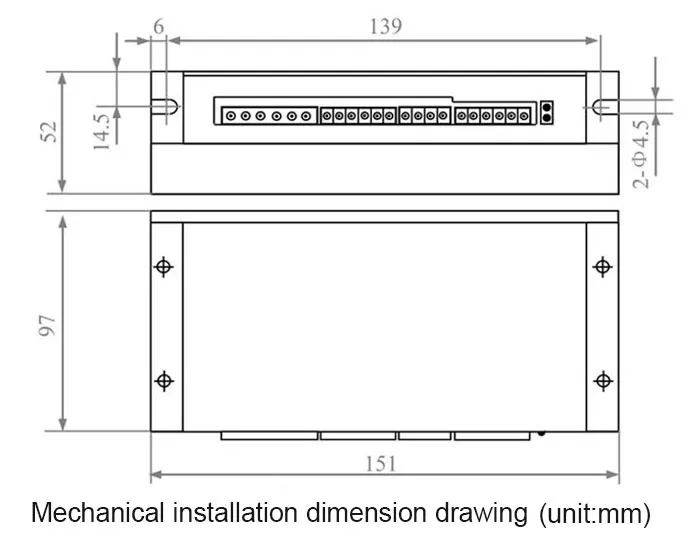

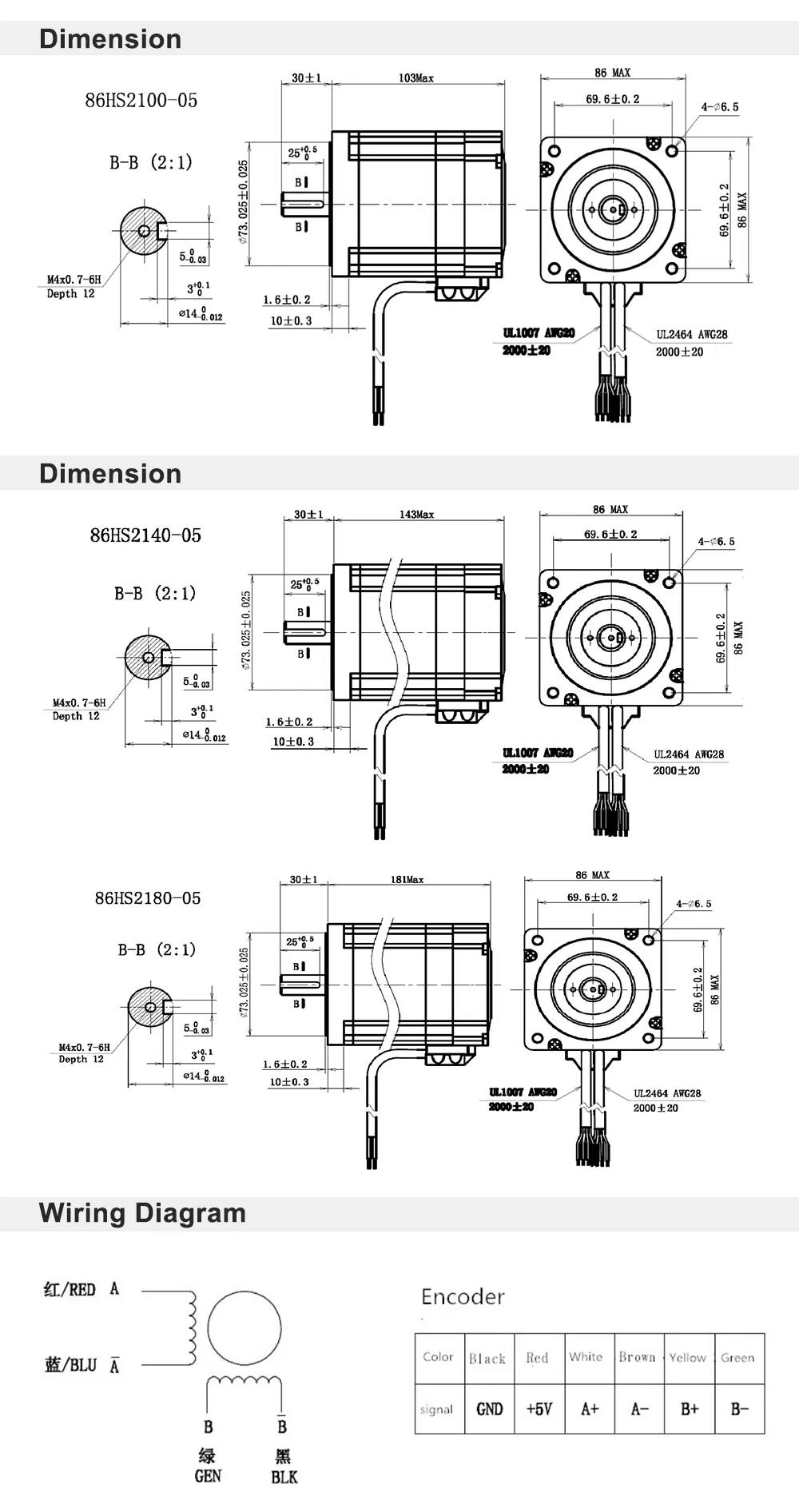

Desenho da dimensão estrutural

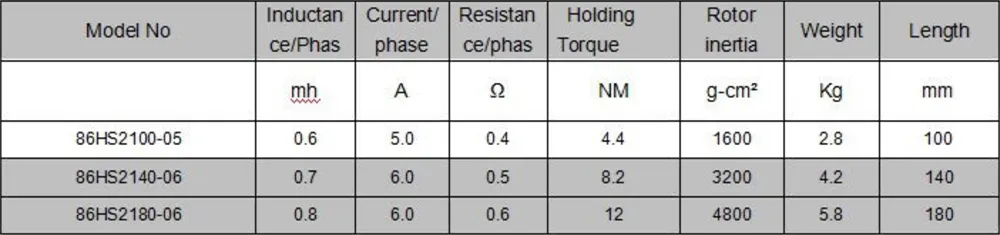

As transmissões SH-CL86BH podem corresponder a qualquer tipo de estrutura, suportando a estrutura de motor híbrido bifásico 60 e 86. É recomendado principalmente para motores de 3.0 NM, 4.5 NM, 8.5 NM e 12 NM. Também pode ser compatível com motores de outros fornecedores (linha de encoder número 250-5000), mediante verificação prévia dos parâmetros do motor. Caso necessite de melhor desempenho a alta velocidade ou redução de vibração a baixa velocidade, o algoritmo pode ser ajustado para corresponder perfeitamente aos parâmetros do motor específico.
Considerações sobre a dissipação do calor
A temperatura fiável do ambiente de funcionamento do condutor encontra-se normalmente entre -5 °C e 45 °C. Em pleno funcionamento, a temperatura do condutor pode atingir 65 °C e a do motor 70 °C. Quando necessário, recomenda-se a instalação de uma ventoinha junto do controlador para forçar a dissipação de calor, garantindo que o dispositivo funcione de forma fiável.

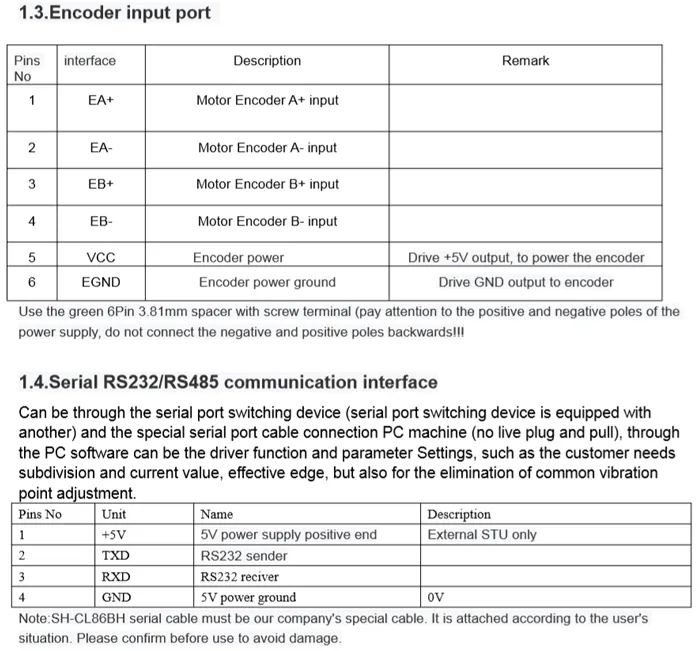

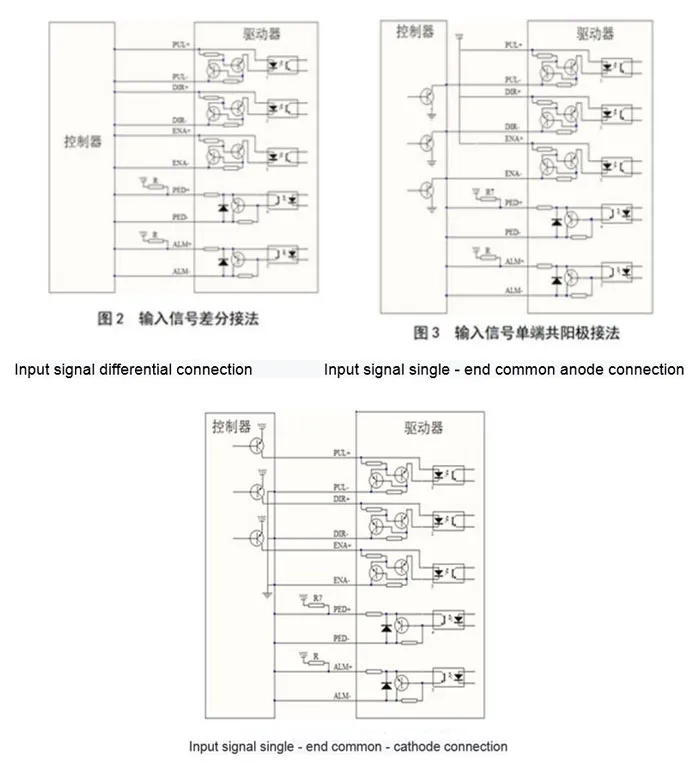

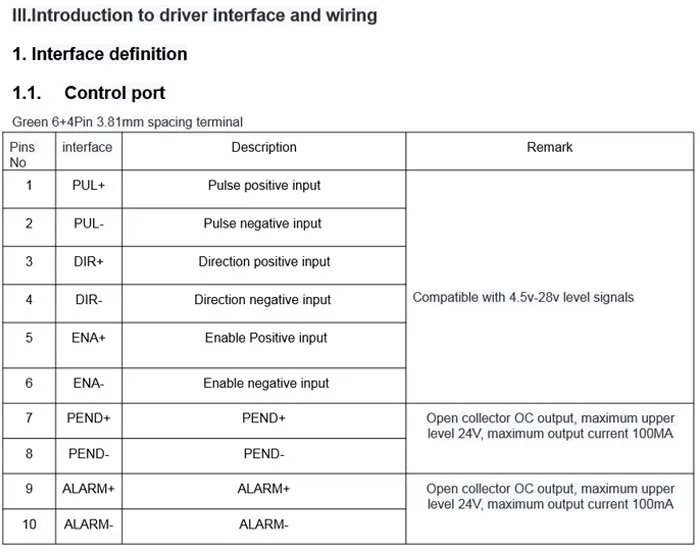

Circuito de interface do sinal de controlo
A interface de entrada de sinal do controlador SH-CL86BH pode aceitar entrada de sinal diferencial, entrada de extremidade única com ânodo comum, ou entrada de extremidade única com cátodo comum, incluindo isolamento fotoelétrico de alta velocidade integrado. A saída é do tipo coletor aberto (OC):
Diagrama de sincronização do sinal de controle
Para evitar falhas operacionais e desvios de rotação, os sinais PUL-, DIR- e ENA- devem cumprir os seguintes requisitos de sincronização temporal:

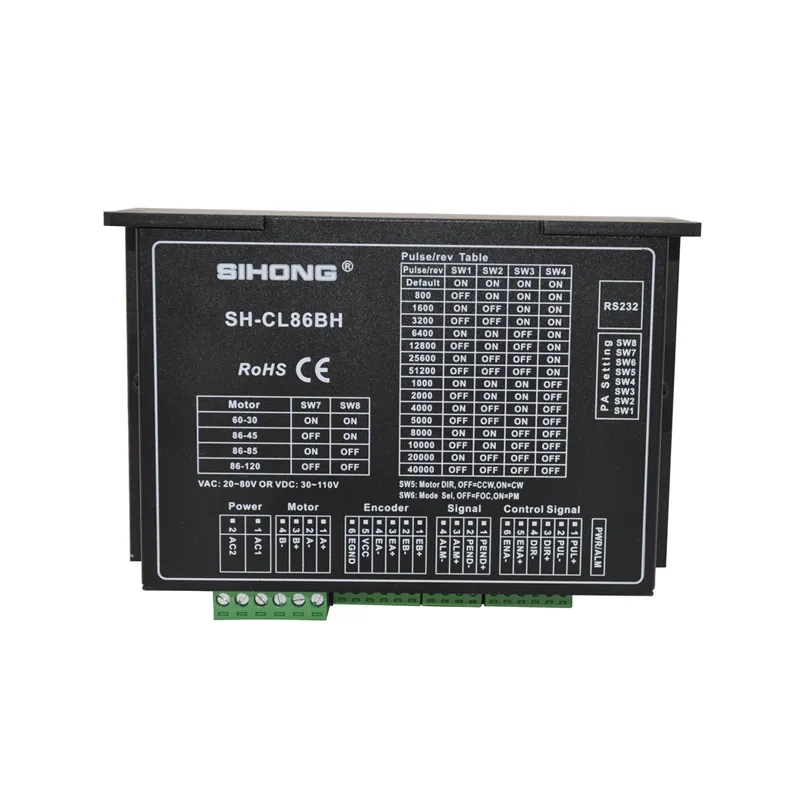

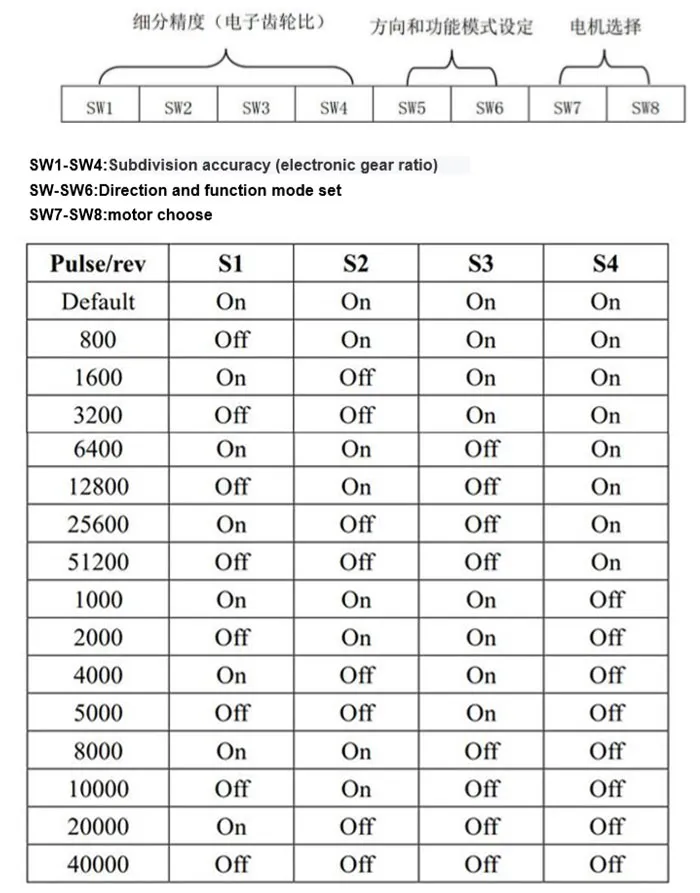

Ajuste do interruptor de código de discagem
O controlador digital servo integrado de baixa tensão SH-CL86BH utiliza um interruptor DIP de 8 bits para definir a precisão de subdivisão (relação de transmissão eletrónica), direção inicial da rotação, autodiagnóstico e modos funcionais do motor:
Porquê escolher-nos
Obtenha mais Detalhes do produto ou Serviços de amostra agora

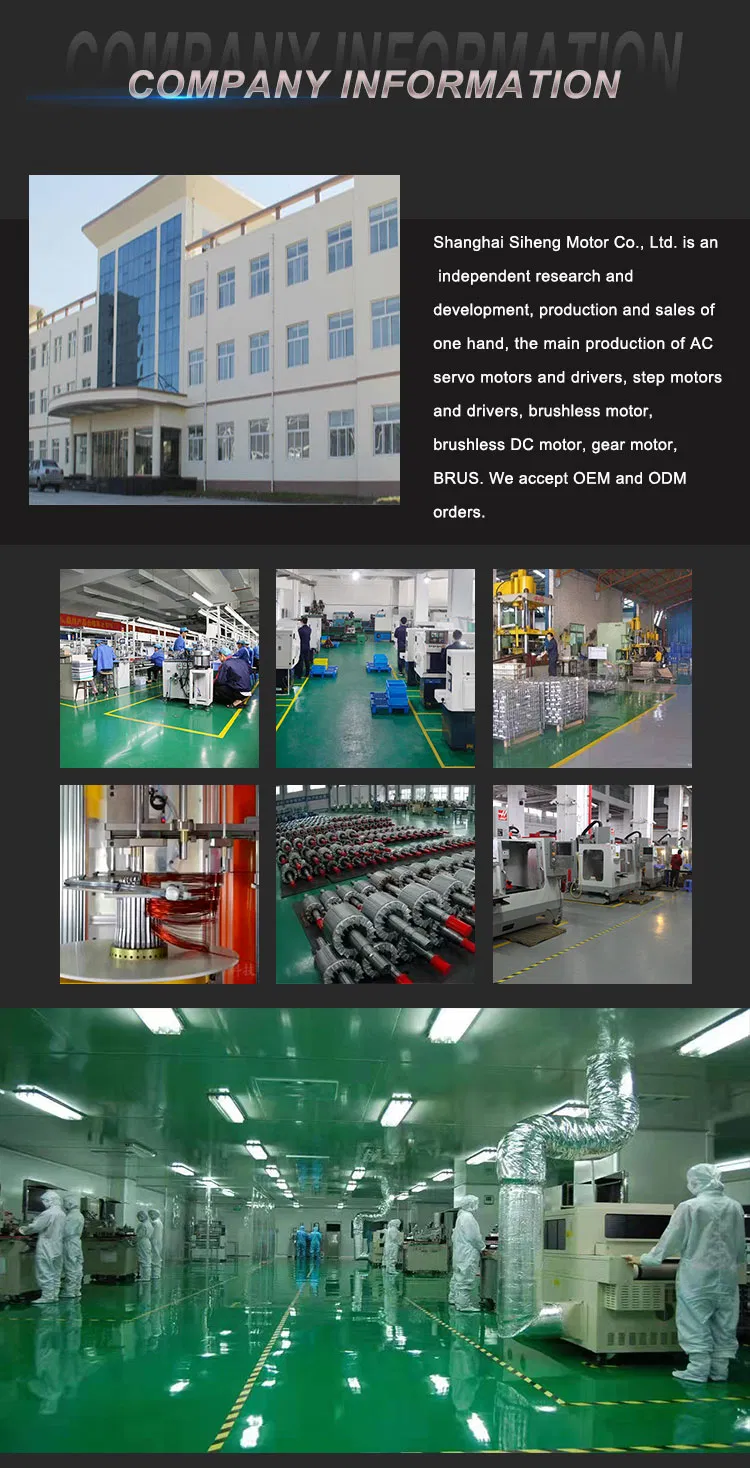

Perfil da Empresa e Certificações
Temos a certificação ISO9001 e CE, sempre aderindo aos princípios de integridade, foco no cliente, qualidade máxima e melhoria contínua na busca pela excelência do produto. Prometemos oferecer excelente qualidade e suporte técnico robusto.
Embalagem e envio
Perguntas Frequentes (FAQ)
Como podemos conhecer a qualidade do produto?
Sugerimos que solicite uma amostra para teste. Adicionalmente, pode entrar em contacto para obter fotografias detalhadas e esclarecer quaisquer dúvidas técnicas adicionais sobre as especificações do motor.
Como podemos obter o vosso catálogo?
Por favor, contacte o suporte técnico ou a equipa de apoio comercial para solicitar o envio digital do catálogo atualizado com todas as linhas de motores.
Podemos obter uma amostra gratuita?
A viabilidade de amostras é possível sob condições específicas. Solicita-se apenas que o cliente assuma os custos de envio/portes associados.
Este é o preço final? Posso ter algum desconto?
O preço indicado baseia-se no valor direto de fábrica. Para compras em grandes volumes ou lotes comerciais maiores, podemos disponibilizar descontos adicionais sob orçamento.
Há custos de envio competitivos para importação?
Sim, trabalhamos regularmente com empresas transitárias parceiras que oferecem tarifas de transporte de carga muito competitivas para vários destinos.
Qual é a garantia para os seus produtos?
Oferecemos garantia de um ano para todos os componentes eletrónicos. Se ocorrer qualquer anomalia ou problema de qualidade associado ao fabrico dentro deste período, assumiremos os custos de envio do componente de substituição.
